カーオーディオのフロント3wayスピーカーのツイーターとスコーカーの取付位置と角度の決め方：Audible Physics 3DEV

名古屋のカーオーディオ専門店「HOT WIRED」では、フロント3wayスピーカーのツイーターとスコーカーの取付位置と角度の決め方はシビアにこだわっています。

高音は指向性が高いことから、ツイーターの取付位置や角度が特に重要になります。

逆に言うと、間違った場所や角度で取り付けられたツイーターやスコーカーは致命的で、後々のサウンドセッティングで困ったことになります。
DSPで音調整しても、物理的欠陥をデジタルプロセッサーで修理できるわけではありません。

スピーカーはどこに付けて、どのような角度で取り付ければ良いのでしょうか？

これには色々な意見があり、車の物理的制限もありますので、必ず理想的な位置や角度に取り付けができるとは限りません。

与えられた条件の中で、できるだけ理想に近づける努力をします。

理想的には、

3WAYスピーカーの、ミッドベース、スコーカー、ツイーターは、垂直に一直線上にあるのが理想とされ、特にスコーカーとツイーターは垂直な一直線上かつ同一面上に同じ角度を向いているのが良いとされています。

左右はできるだけ広く、奥行きはできるだけ遠く、高さは目線、が理想とされています。

※CHROMEで画像が表示されていない場合は、他のブラウザーをお試しください。

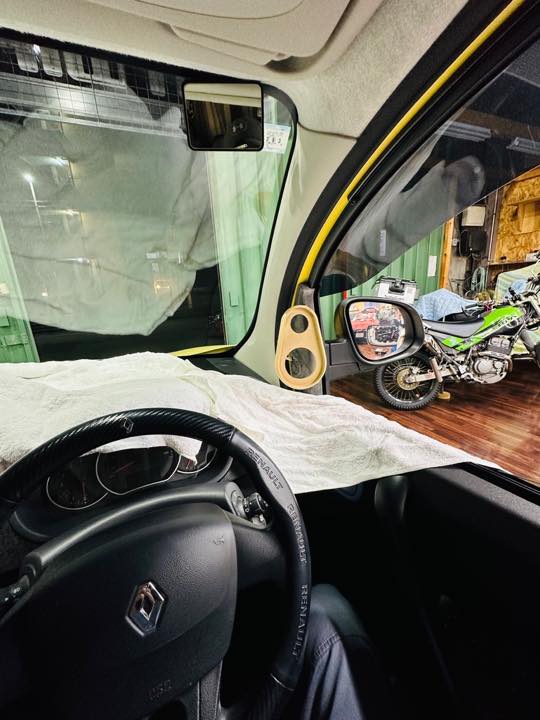

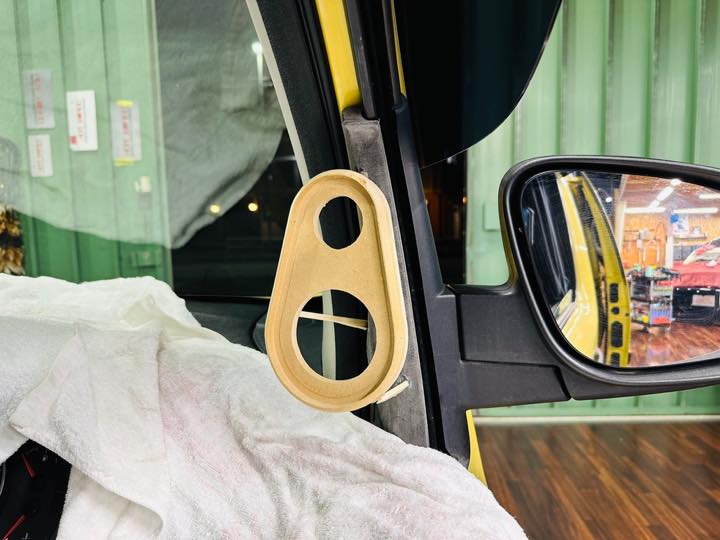

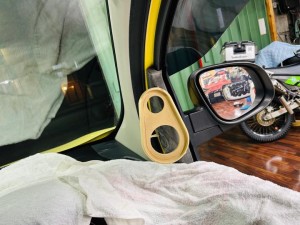

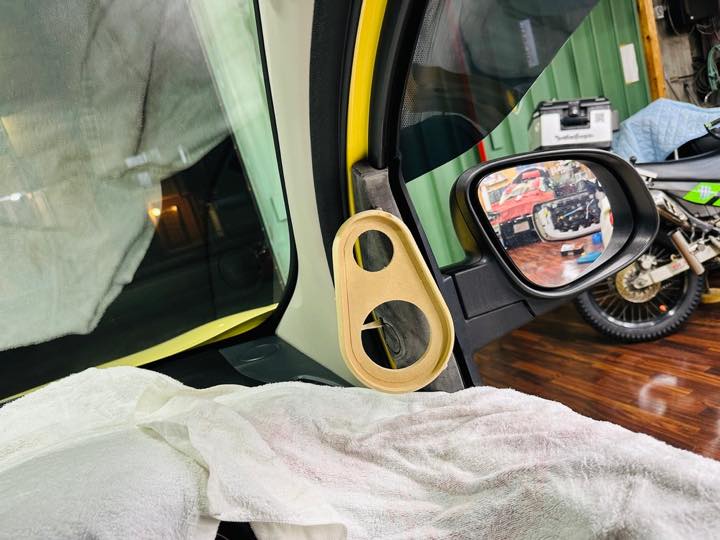

今回のインストールのツイーターとスコーカーの取付位置の画像です。

3角ピラー部にひょうたん型のエンクロージャーを作ります。

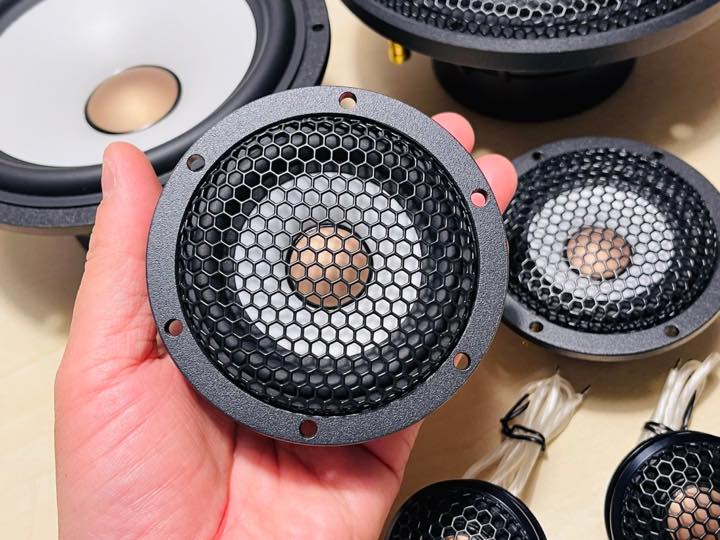

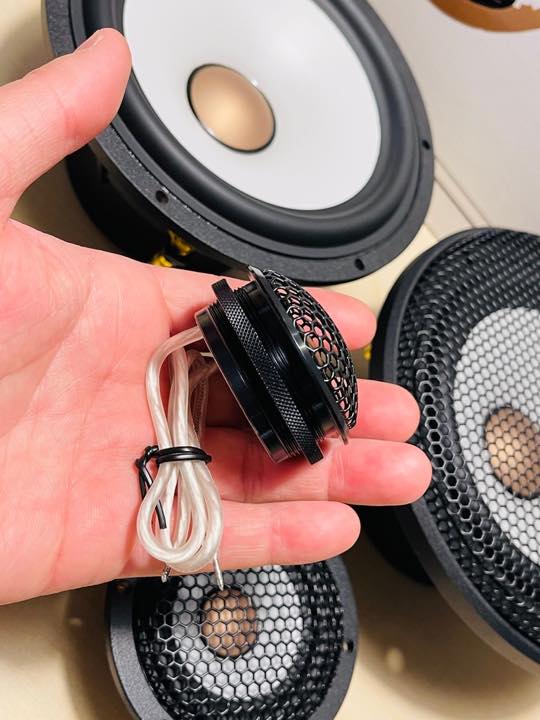

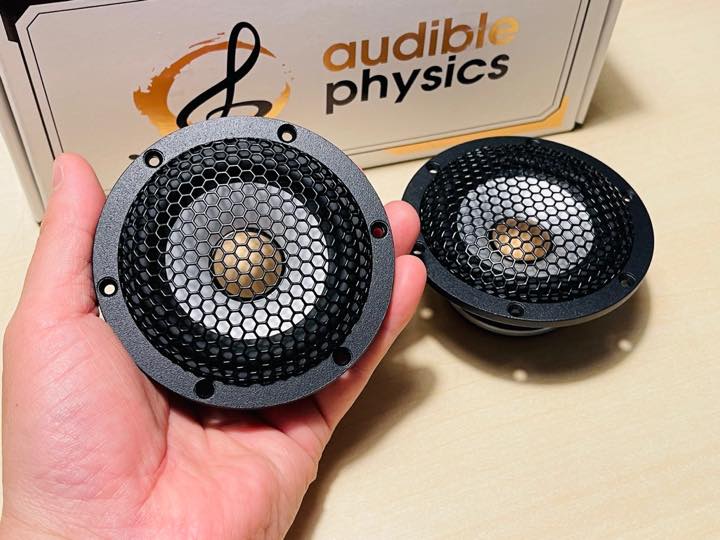

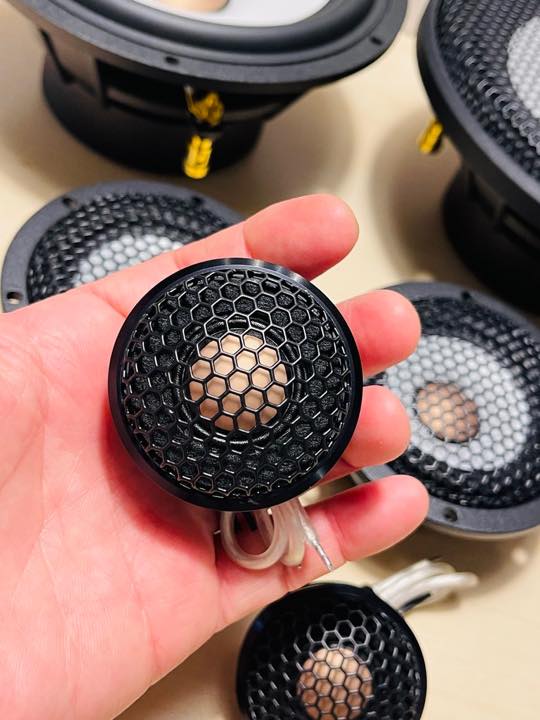

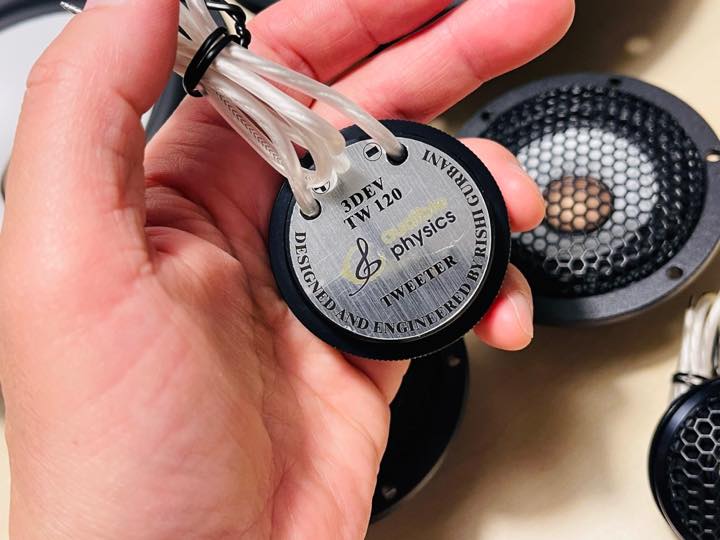

1インチのツイーターと3インチのミッドレンジを、同一面上に取付できています。

次に、ツイーターとスコーカーの取付角度はどこを狙って製作するのか？

これも、色々な説がありますし、コンテスト用車両を製作する場合は、シートは一番下げて、一番低く、背もたれも出来る限り倒して、スピーカーから耳までの距離を取った位置、つまりそのクルマでで良い音を聞くために最も有利な位置（左右の距離差が一番出ない位置）でやるのがセオリーなのですが、

今回のインストールでは、

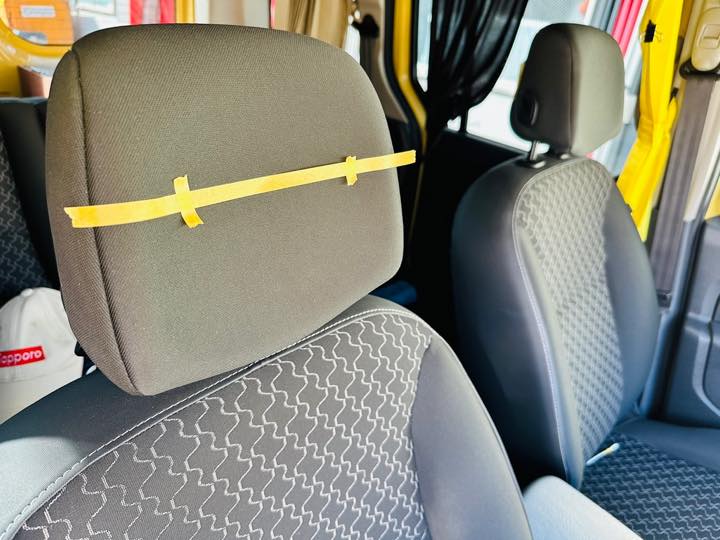

シートの位置は、普段のドライビングポジションで角度出しをすることにしました。

右のスピーカーは、運転手の右耳を狙い、
左のスピーカーは、運転手の左耳を狙って角度を出すことにしました。

普段の運転中に最も最適化したいとの考えです。

ただし、この方法ですと、左右の距離差は多くなってしまいますし、ツイーターが目線より低くなってしまいます。
カーオーディオの音質コンテストでハイスコアを取るためには不利なセットアップになってしまいます。

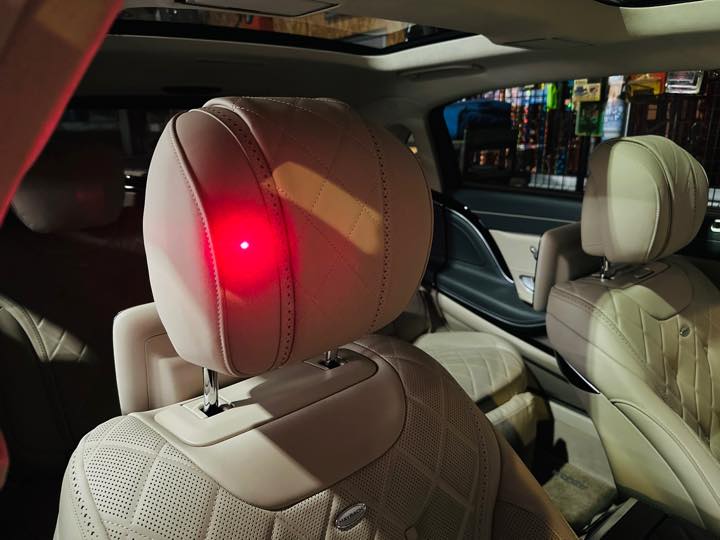

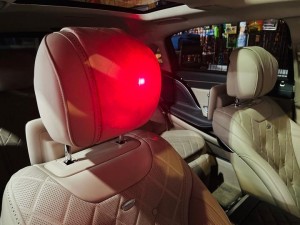

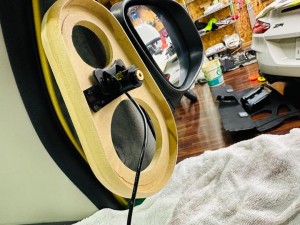

ツイーターとスコーカーの取付角度出しには、レーザーポインターを使用します。

レーザーで狙うとシビアな角度設定が可能になります。

右のツイーターは右耳、左のツイーターは左耳を狙って、正確に角度出しすることも可能になるわけです。

過去には、目で見てとか、メジャー当ててとか、長い棒を使ってとか、いろいろやりましたが、レーザー以外でははっきり言ってデタラメの角度になっています。笑

ツイーター 取付部分の角度がほんの数ミリズレただけでも、1メートル先ではものすごく大きな距離の違いになり、正確な角度出しとは程遠い結果になります。

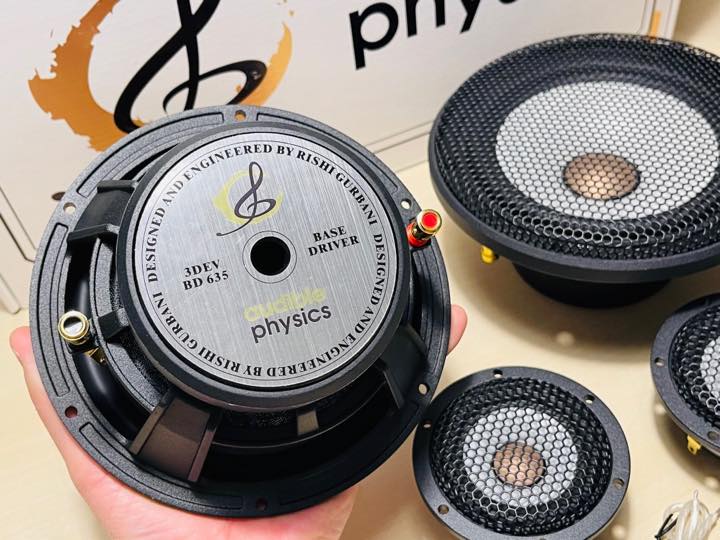

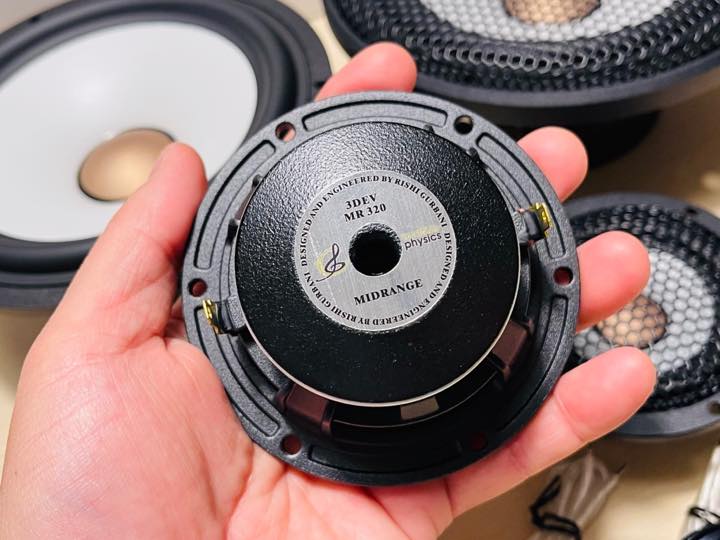

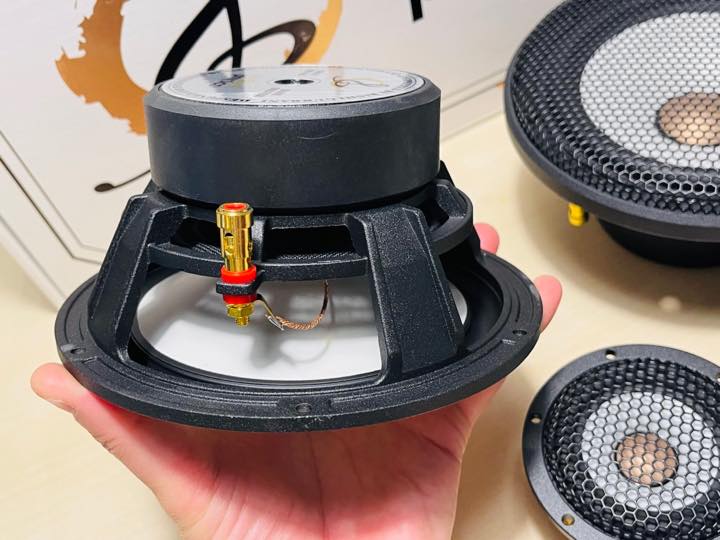

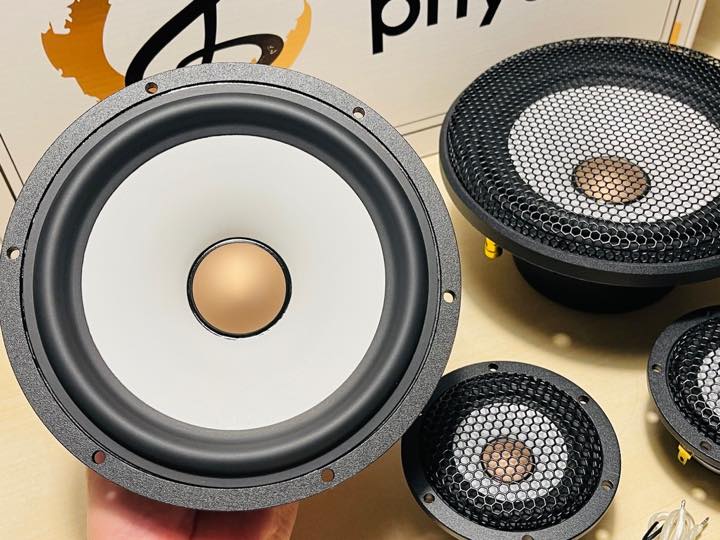

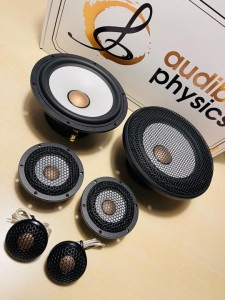

Audible Physicsの3WAYセパレートスピーカー、Audible Physics 3DEV の音が出るのが楽しみです。(^^)
