iPhoneを使用した,モーターサイクル用 オーディオ&モニターカスタム Bluetooth

iPhoneを使用した,

モーターサイクル用 の オーディオ&モニターカスタム

をご紹介します。

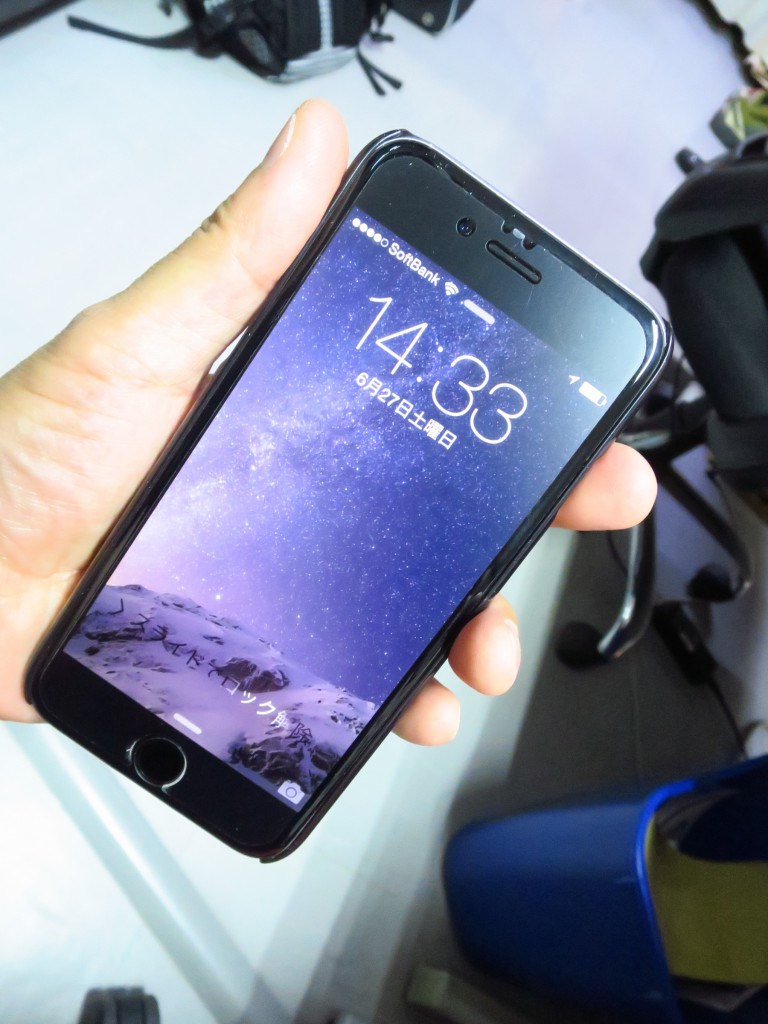

iPhone、または、アンドロイド系の携帯電話で,音楽やビデオを再生して,それをBluetooth で飛ばして,バイクに設置したモニターとスピーカーで視聴する,

というシステムをご紹介します。

th_IMG_1945

つまり,

iPhoneの中に,PVや自分で撮影した動画,YOUTUBEや音楽を入れておいて,それらを無線で再生できるシステムです。

ちょっとすごいのは,映像もBLUETOOTHで飛ばしてモニターに映す事ができるので,DVDプレーヤーなどを設置する必要がないのです。

いわゆる,「ミラーリング」という機能を利用します。

なので、iPhoneでナビをしながら、大きなモニターに映す事も可能です。

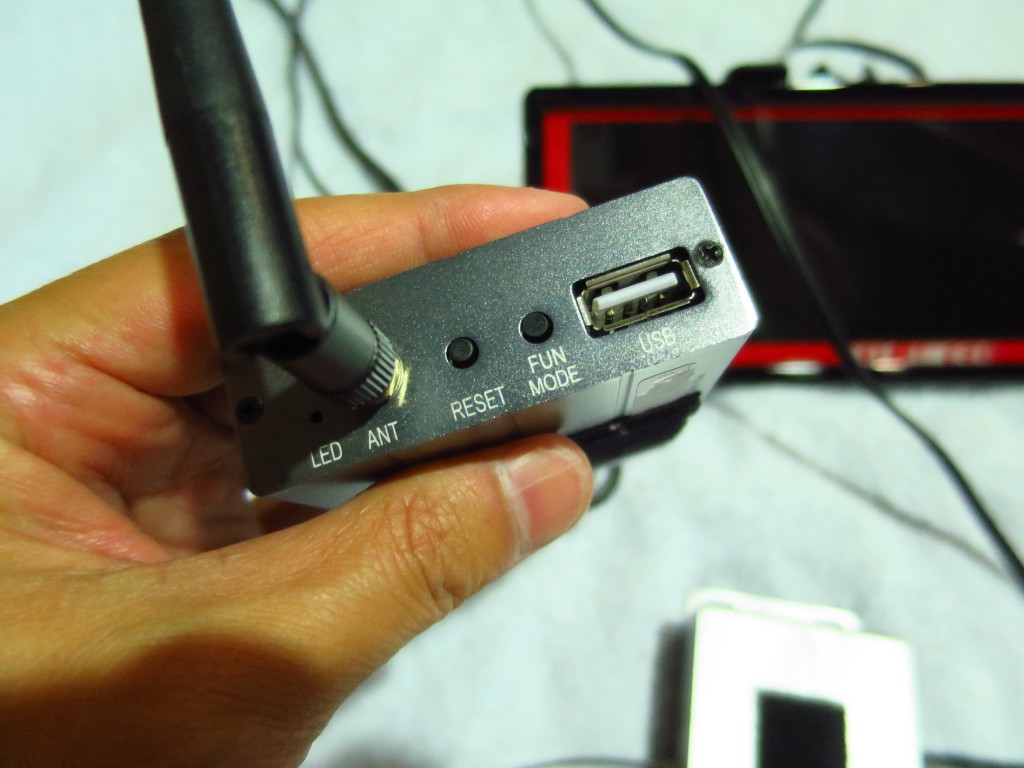

こちらが,BLUETOOTHのユニット。

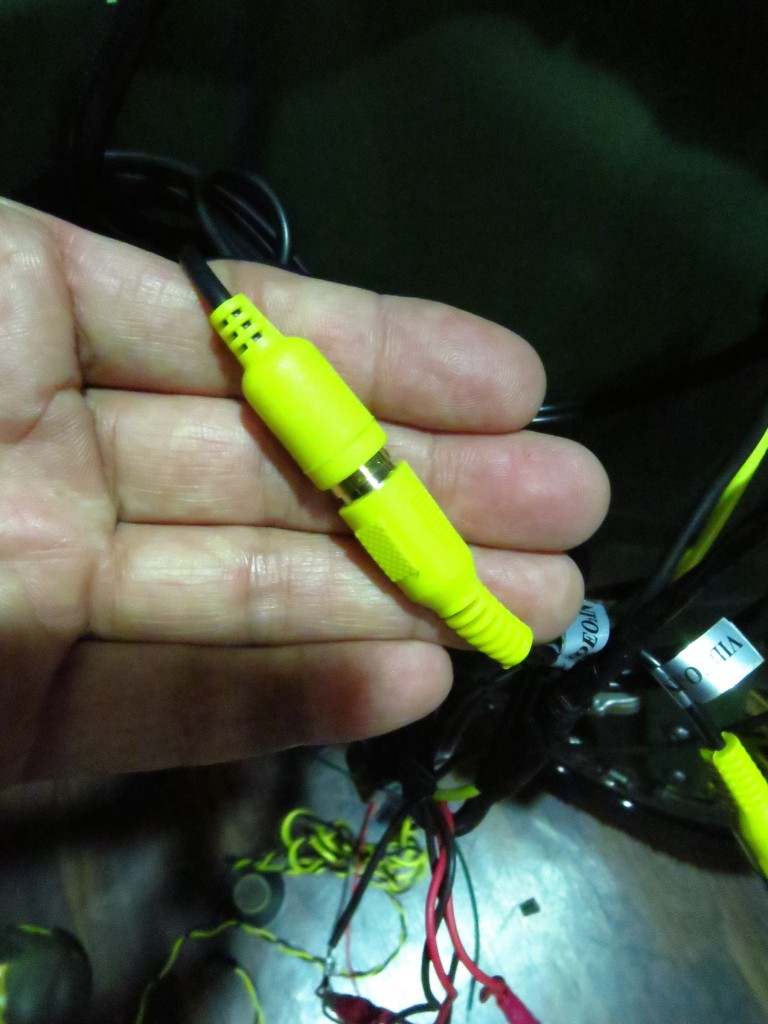

手のひらサイズの超小型で,iPhoneからの映像/音声をBLUETOOTHで受信して,赤白黄のRCAで出力します。

th_IMG_1815th_IMG_1801th_IMG_1802



で,

映像は,モニターに入力します。

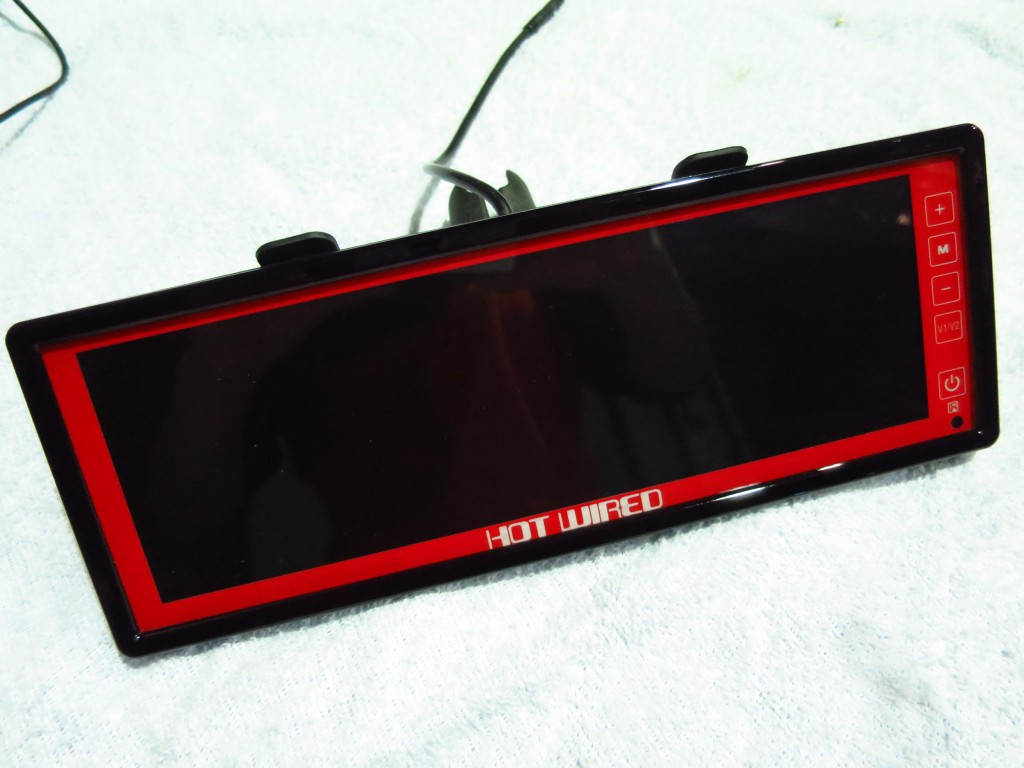

今回は,車用の10.2インチのルームミラーモニターを使用しました。

th_IMG_1816

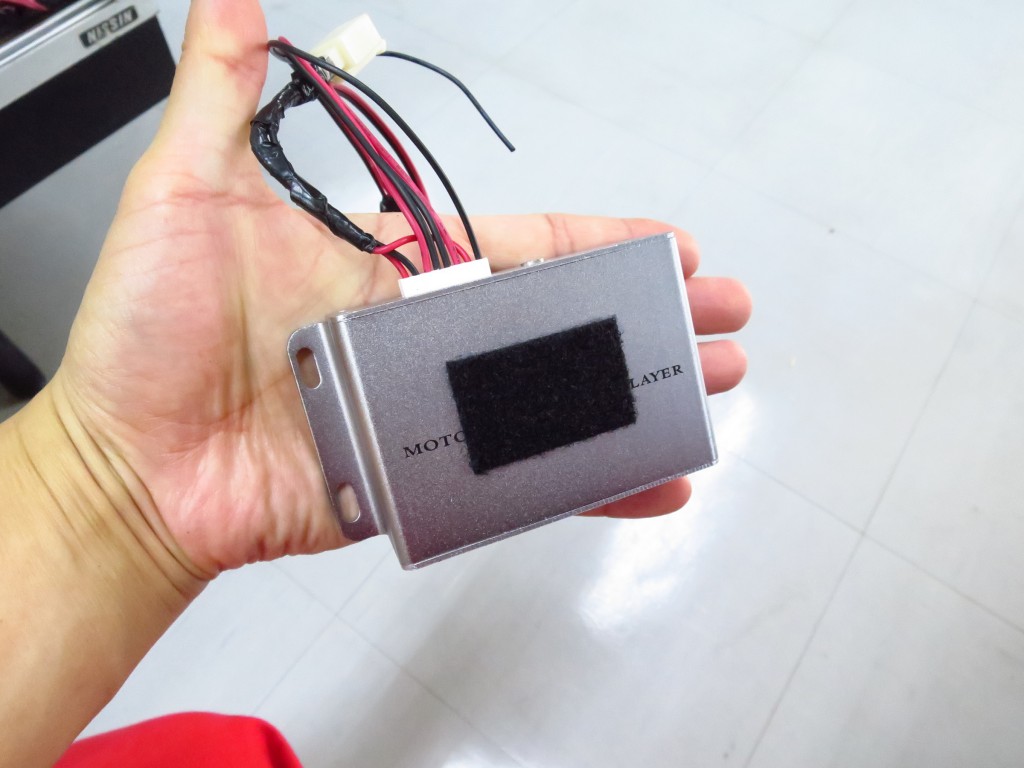

音声は,こちらの超小型ミニアンプに入力して,

th_IMG_1943

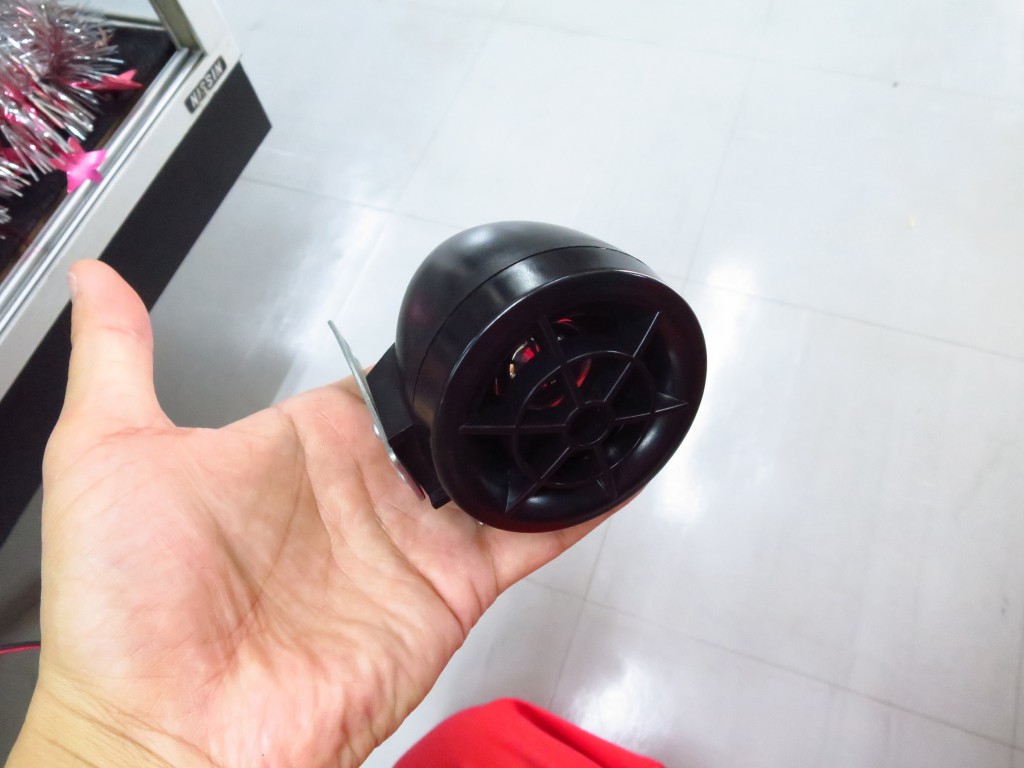

こちらの,スピーカーで再生します。

th_IMG_1944

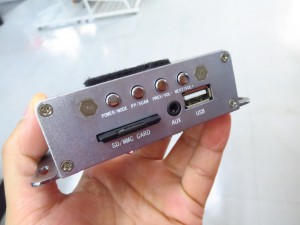

バイク用ミニアンプは,SDカードの音楽ファイルも単独で再生できます。th_IMG_1942

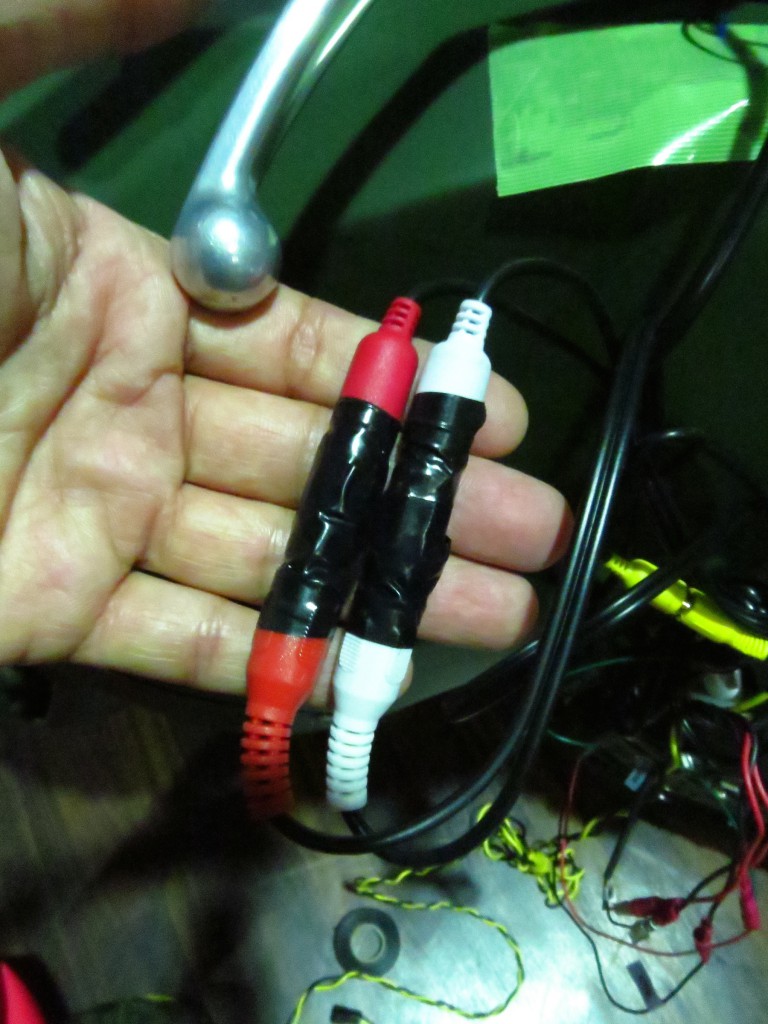

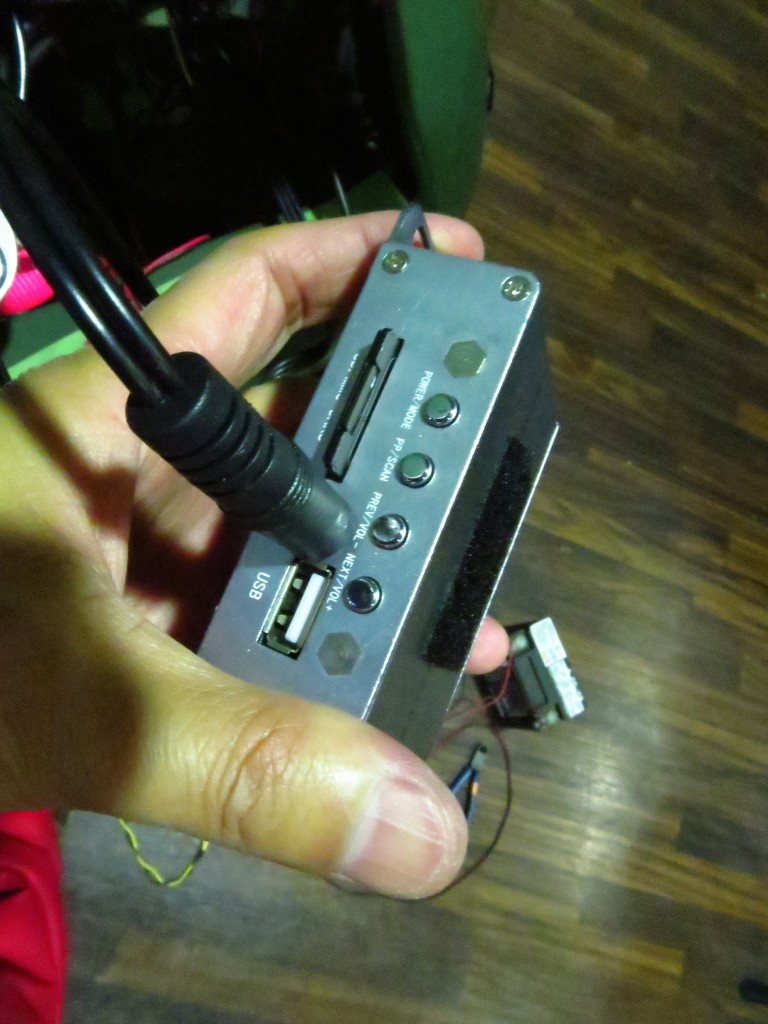

BLUETOOTHユニットから出力された,音声を3.5ミリのミニジャックで,ミニアンプのAUX(外部入力)端子へ入力します。

th_IMG_1798

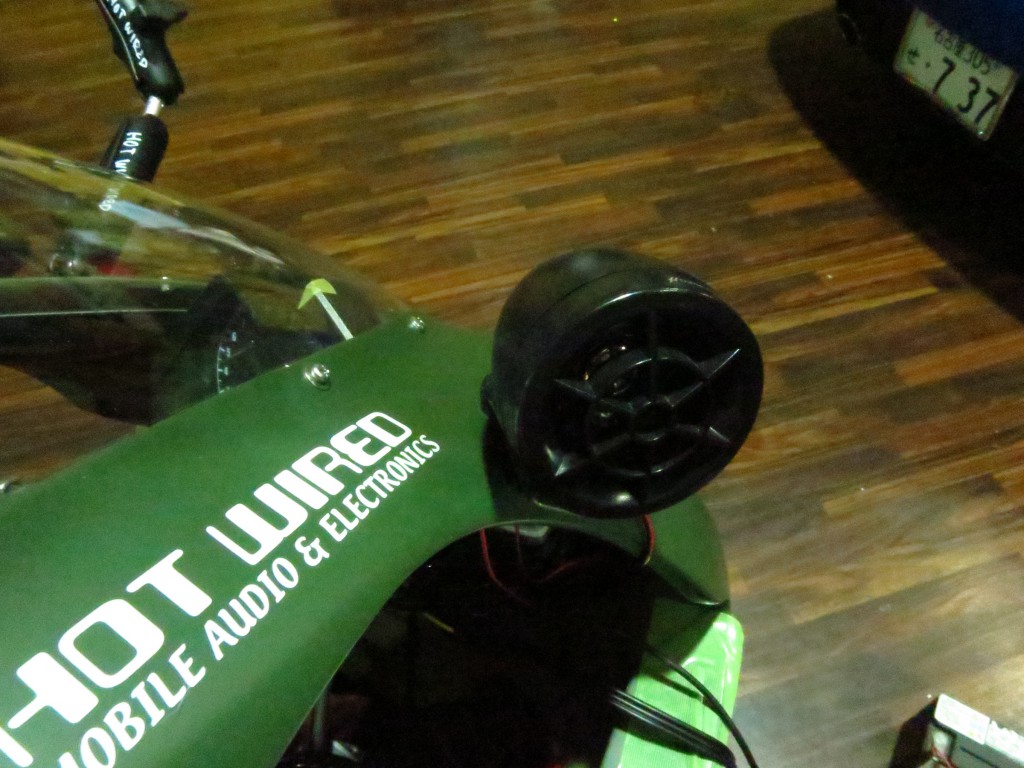

バイクに設置したスピーカーはこんな感じ。

バイクは,CBR1000RR です。

th_IMG_1800

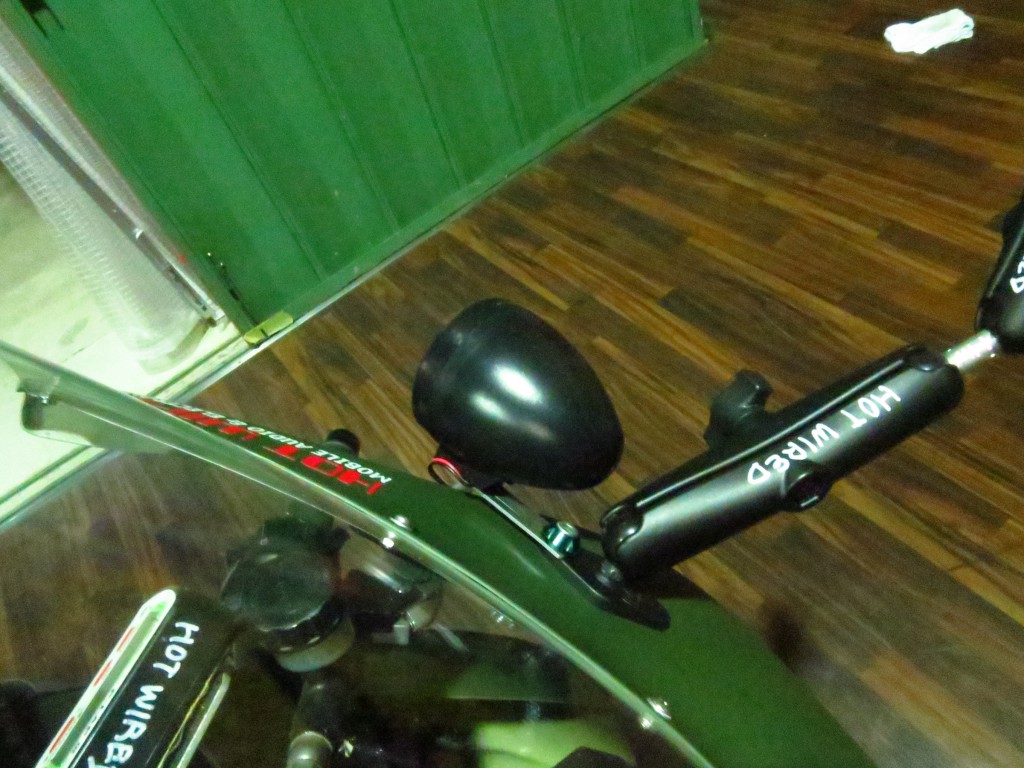

ミラーの根ものとボルトを利用して,共締めで固定。th_IMG_1805

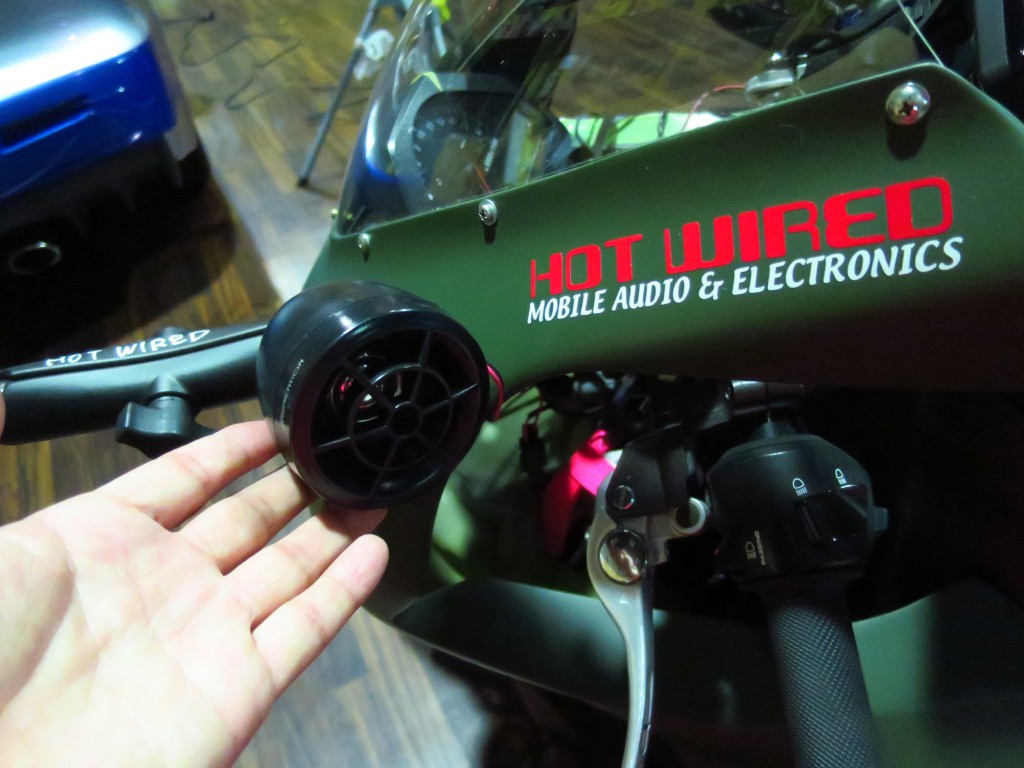

小さいスピーカーですので,工夫次第でどこでも取り付け可能です。th_IMG_1807

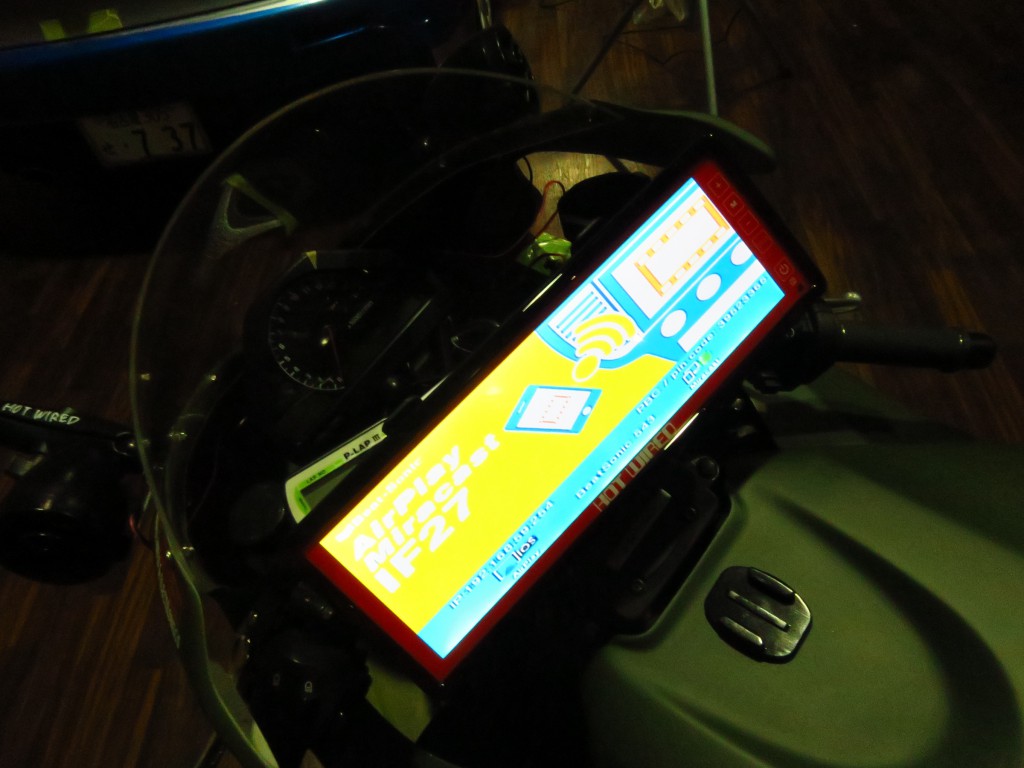

バイクに取り付けた,10.2インチのルームミラーモニターは,こんな感じ。th_IMG_1791

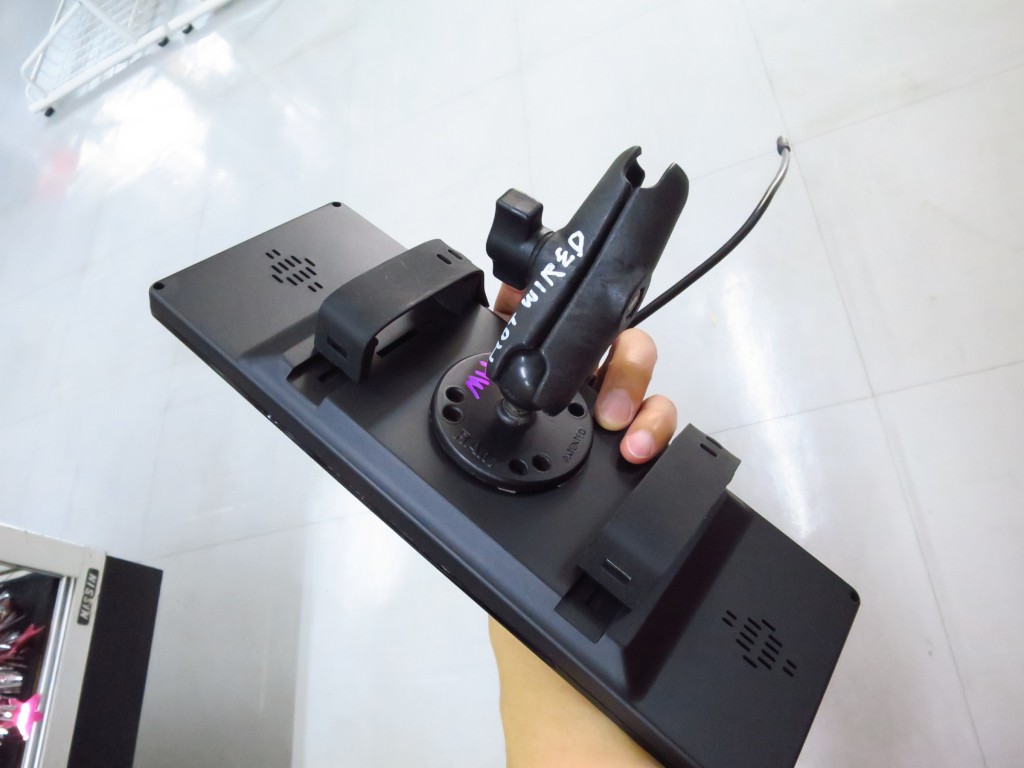

バイクにモニターを取り付ける為のステーは,HOT WIREDで販売している,GOPRO用マウントと同じものを使用しました。

th_IMG_1941

裏側に強力両面テープで固定。

蝶ネジを緩めると,アームごと外せるし,角度や取り付け位置の調整も自由自在なので,最高のマウントステーです。



BLUETOOTHで,音声と映像を飛ばす為の,iPhoneのミラーリングの設定はちょっとめんどくさいですが,慣れれば簡単です。

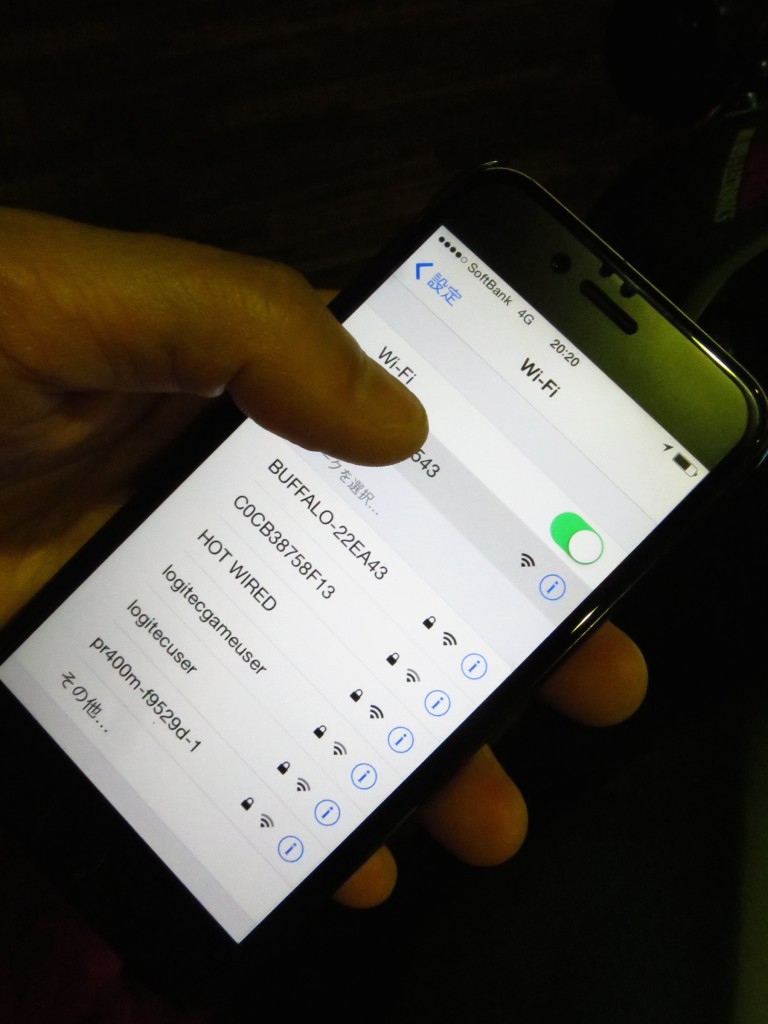

まず,WI-FIの設定のところで,BLUETOOTHユニットを選択します。

th_IMG_1792

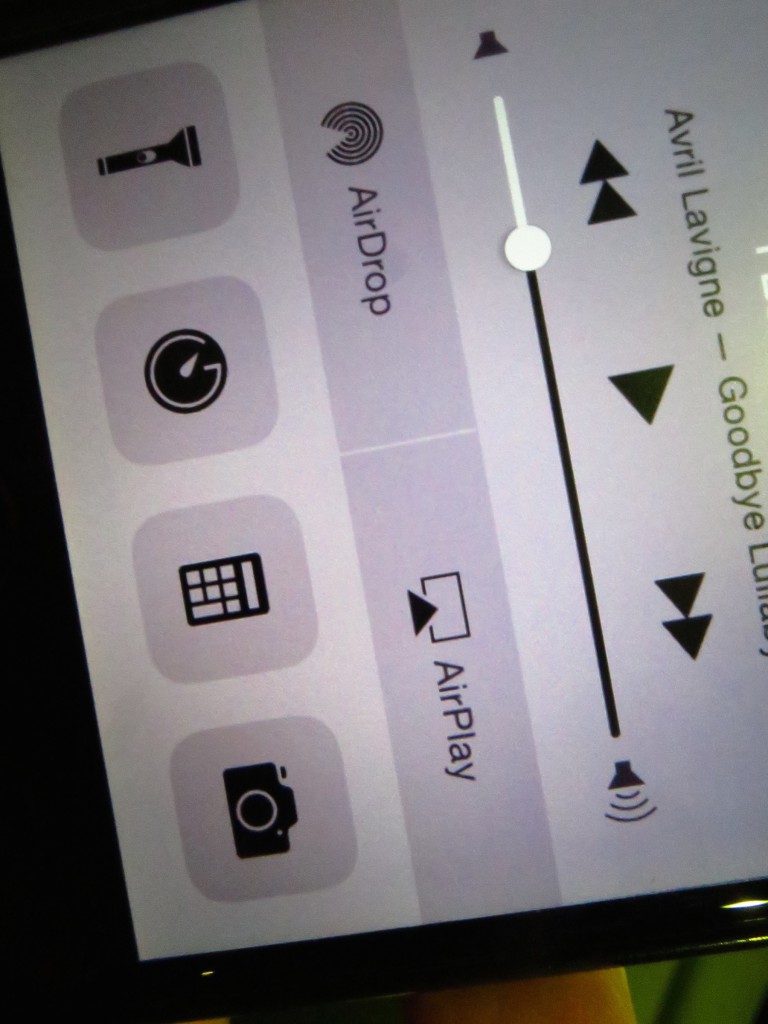

選択できたら,AIR PLAY を選択します。

th_IMG_1794

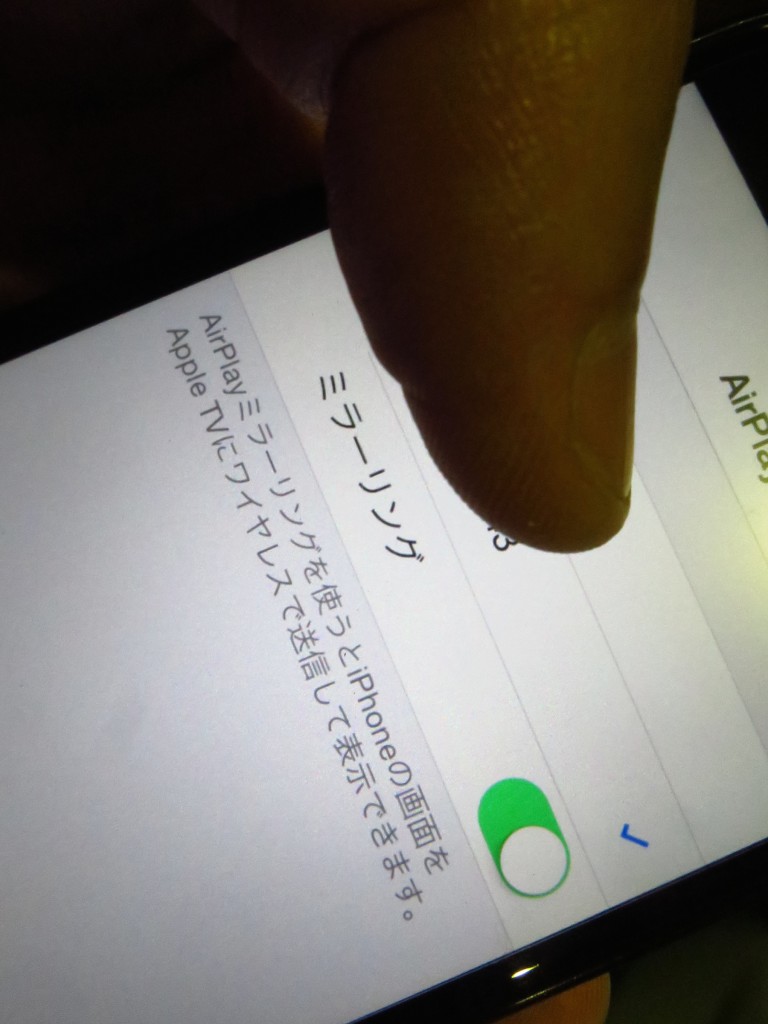

その後,ミラーリングをONにします。

th_IMG_1795

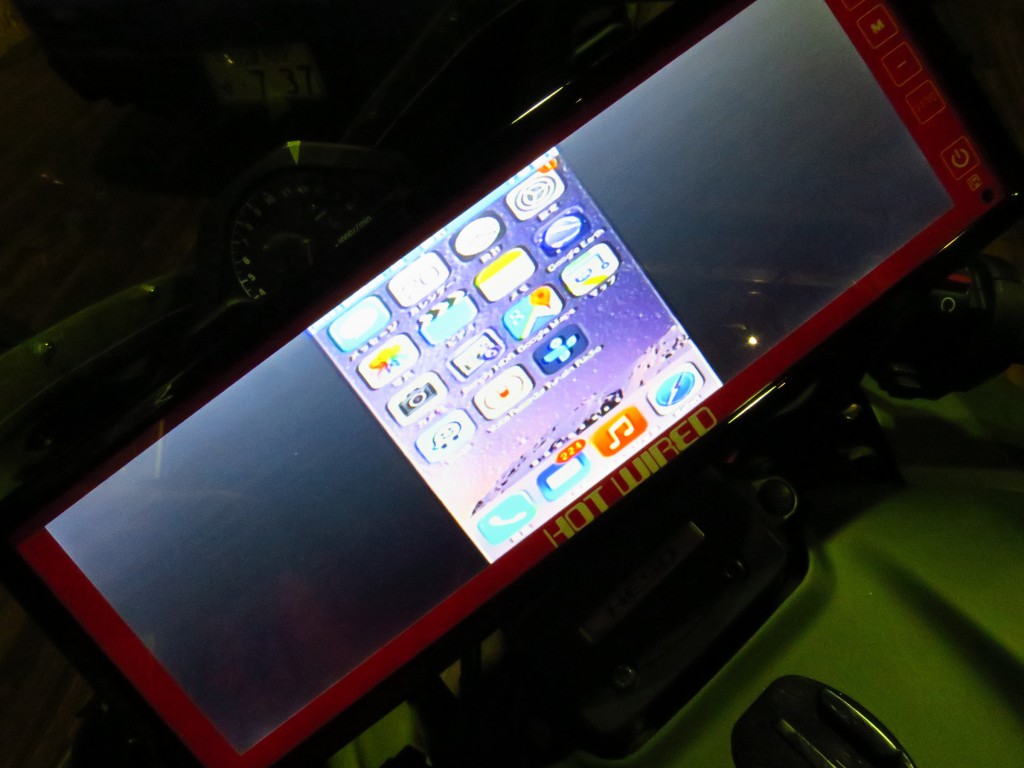

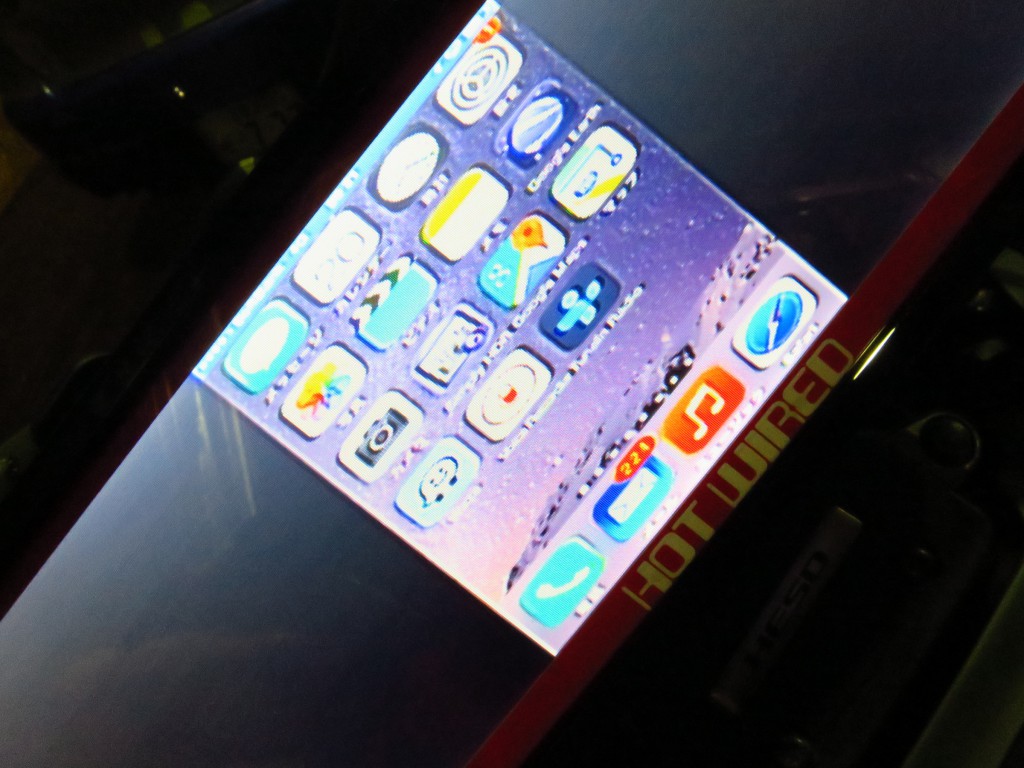

これで,バイクに取り付けた10.2インチのルームミラーモニターに,iPhoneの画面がミラーリングされました。

th_IMG_1796 th_IMG_1797

あとはお好きな音楽やムービーを再生してお楽しみください。

文章では説明が難しいので,動画を撮影しました。

YOUTUBEの HOT WIRED CHANNEL に動画アップしますので,

こちらで見てみてください。





今回,この、BLUETOOTH を使用した,モーターサイクル用 オーディオ&モニターカスタムに必要な商品をセットにして販売します。

10セット限定。(売り切れ次第終了です)

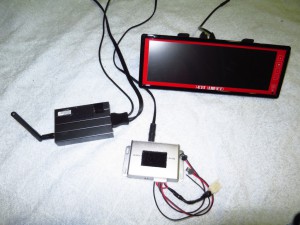

「モーターサイクル用 オーディオ&モニターカスタム Bluetoothセット」

¥58000ー(税別)

th_IMG_1811

セット内容:

① 10.2インチミラーモニター。

② BLUETOOTHユニット

③ バイク用ミニアンプ+スピーカー

④ 赤白RCAを3.5ミリのミニジャックに変換するケーブル

画像には写っていませんが,上で説明した,小型スピーカーが2個付属します。

(商品の外観などの仕様は変更になる事があります。)

モニターを固定している,ステーは含まれません。



ご注文は,こちらまで!

information@hotwired.co.jp



今までは,モーターサイクルへのナビやDVDやCDの取付は大変でしたが,このセットを使用すると,簡単に,オーディオ&ビジュアル カスタムが実現できます!

th_IMG_1815  th_IMG_1940

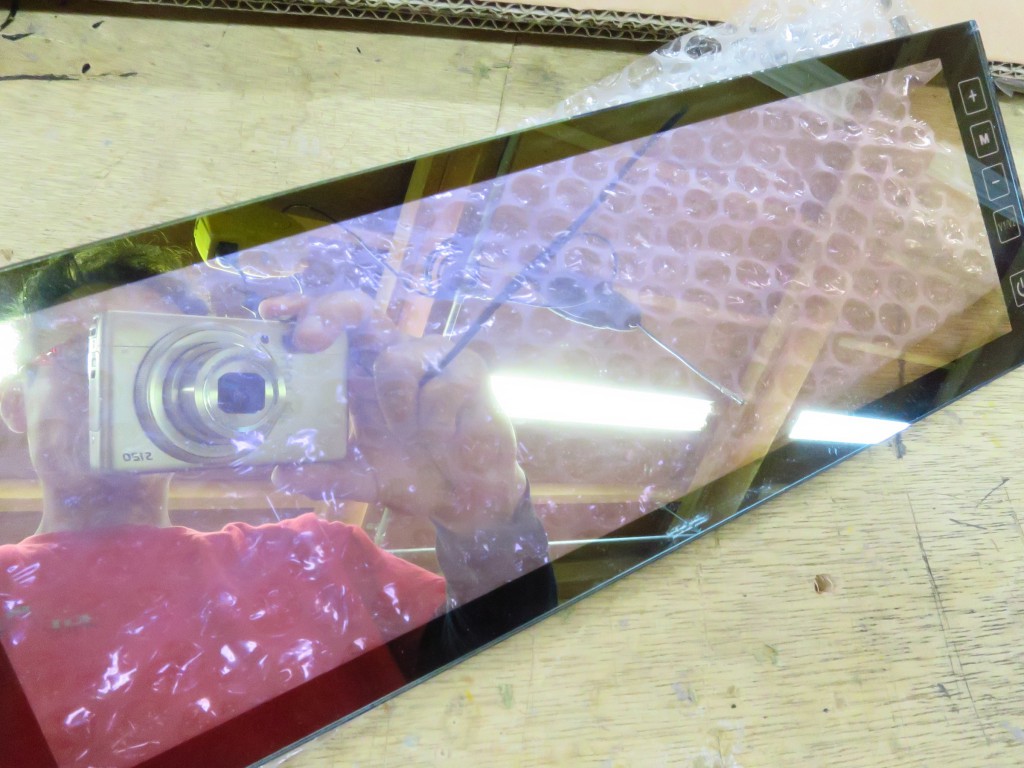

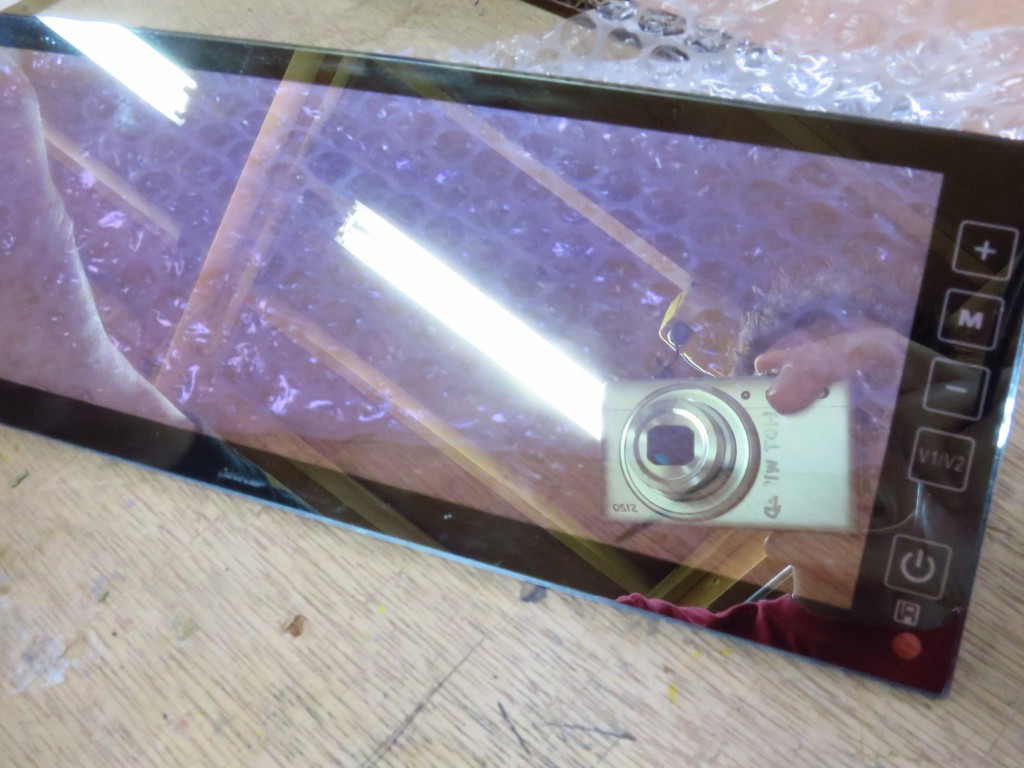

この10.2インチのルームミラーモニターなのですが,

その名の通り,ルームミラーとして使用するモノなので、表面がミラーになっていて,暗い車の中以外の明るい場所での使用は考量されていない為,写り込みで,

実は,全然映像が見えないんです。(泣)

th_IMG_1999 th_IMG_2000

そこで,

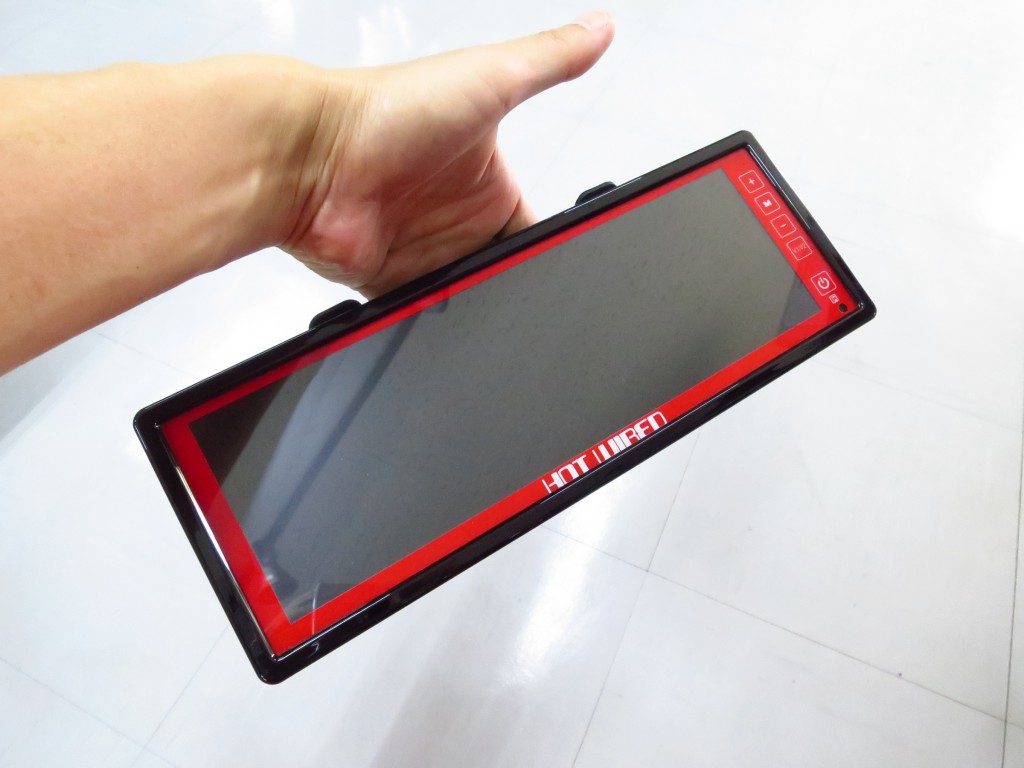

HOT WIREDオリジナルの,透明のアクリルで作り直したパネルを同梱します。(画像のモニターには透明のアクリルが装着されいます。)

 th_IMG_1940
