DEH-P01 プロセッサーのサウンドセッティング　カーオーディオの音調整　モレルのスピーカー ホンダフィット

カーオーディオのサウンドセッティングをご希望のお客様は，必ず事前にご予約願います。

自作で取付のカーオーディオの音調整で，

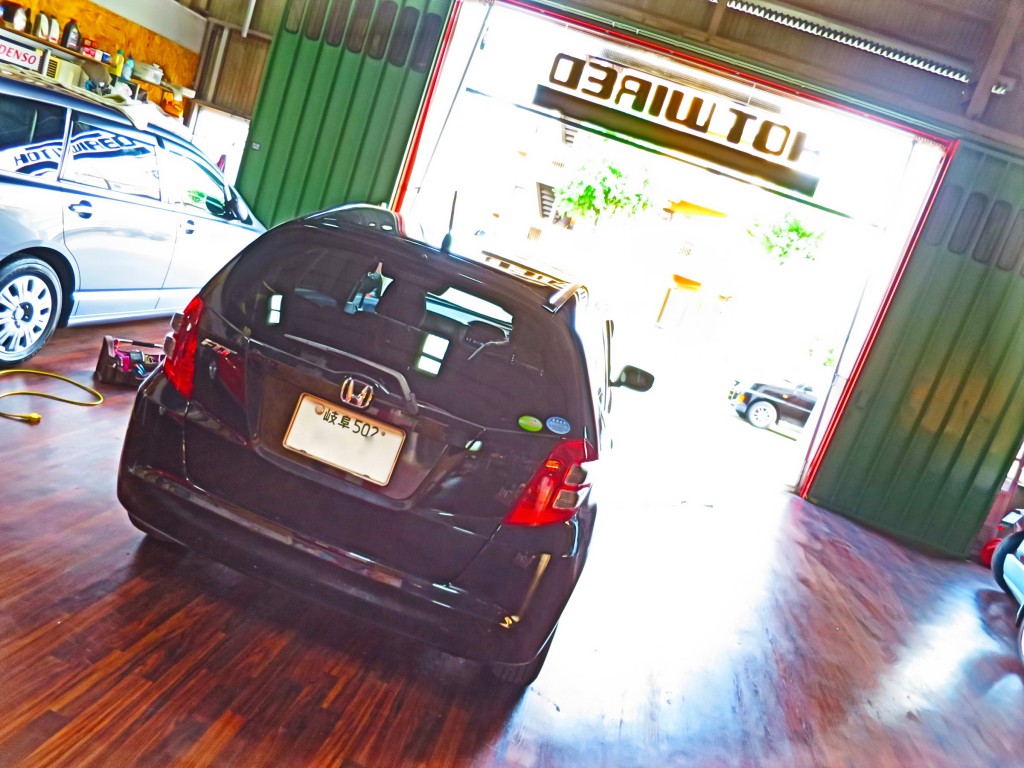

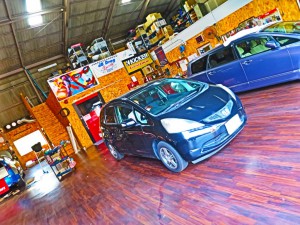

２ヶ月も前から音調整の予約を頂いておりました，岐阜県からお越しのフィットのお客様。

大変お待たせして申し訳ございません。



MOREL

DEH-PO1に，モレルの２WAYセパレートスピーカーを、JL AUDIO の4CH.アンプでマルチドライブして，シート下にチューンナップウーハーというシステム。





フロントスピーカーは，モレルの2WAY セパレートスピーカー。

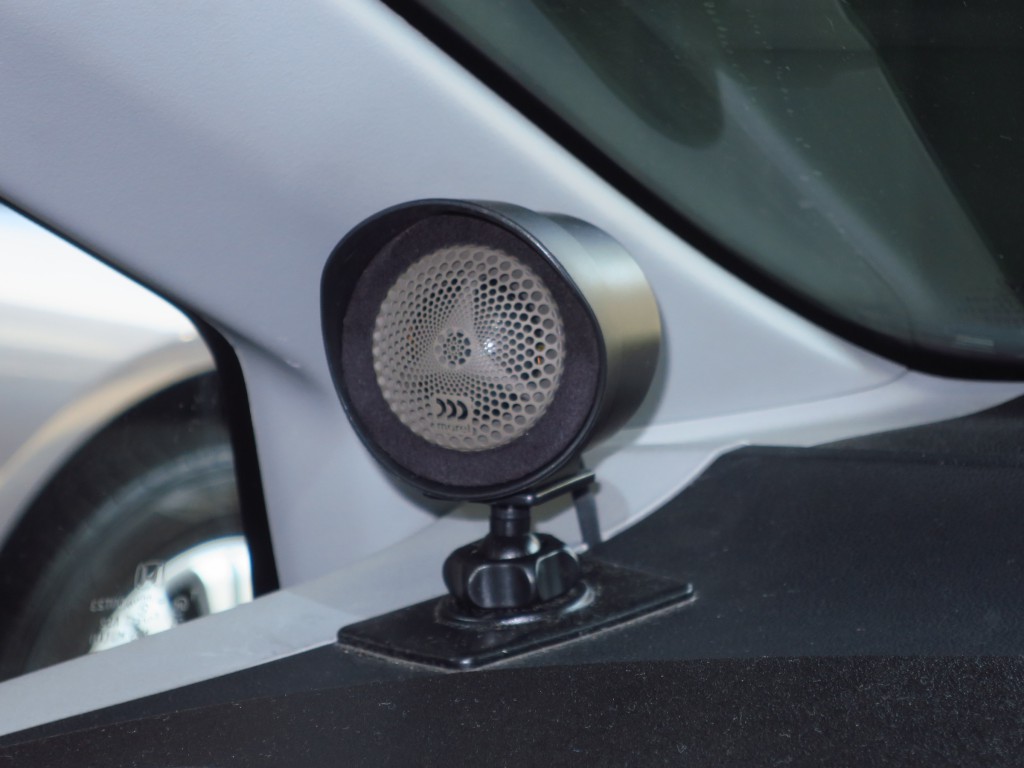

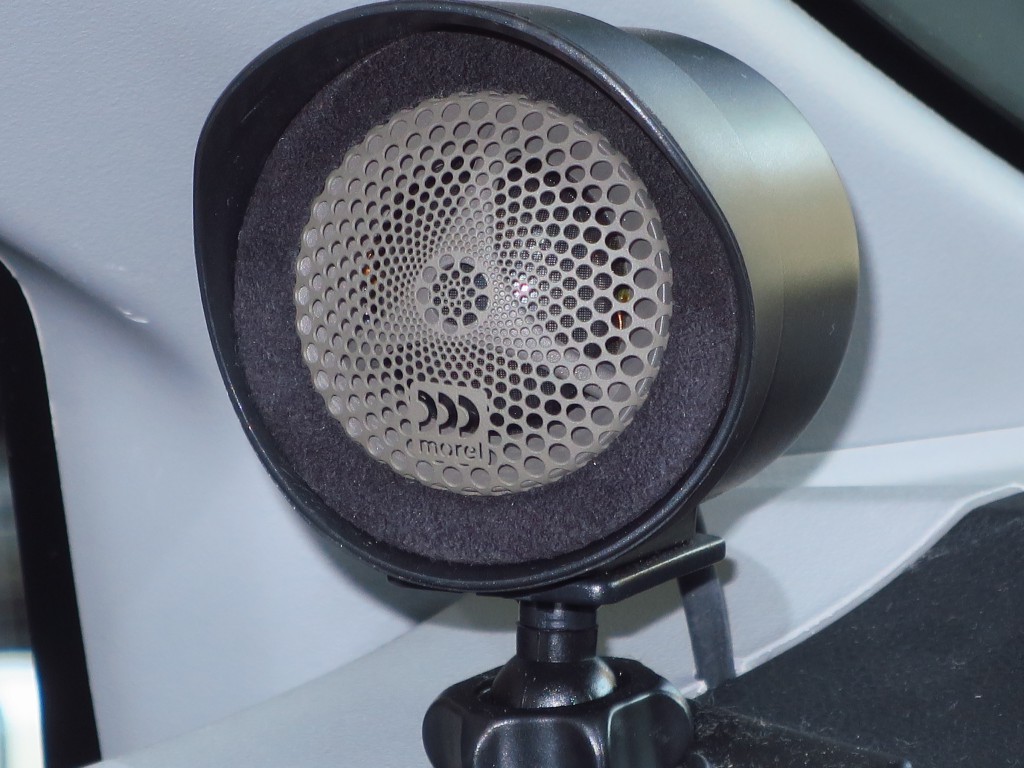

面白いハウジングを利用して，ツイーターがはめてあります。

さすが自作の方はDIYで色々工夫されてますねー。

根元のネジを緩めて自在に角度調整ができる、
はずなのですが、
角度を決めて締め込んでもクタクタで、フラフラなんです・・・。（泣）

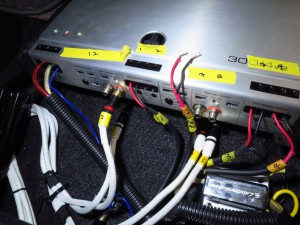

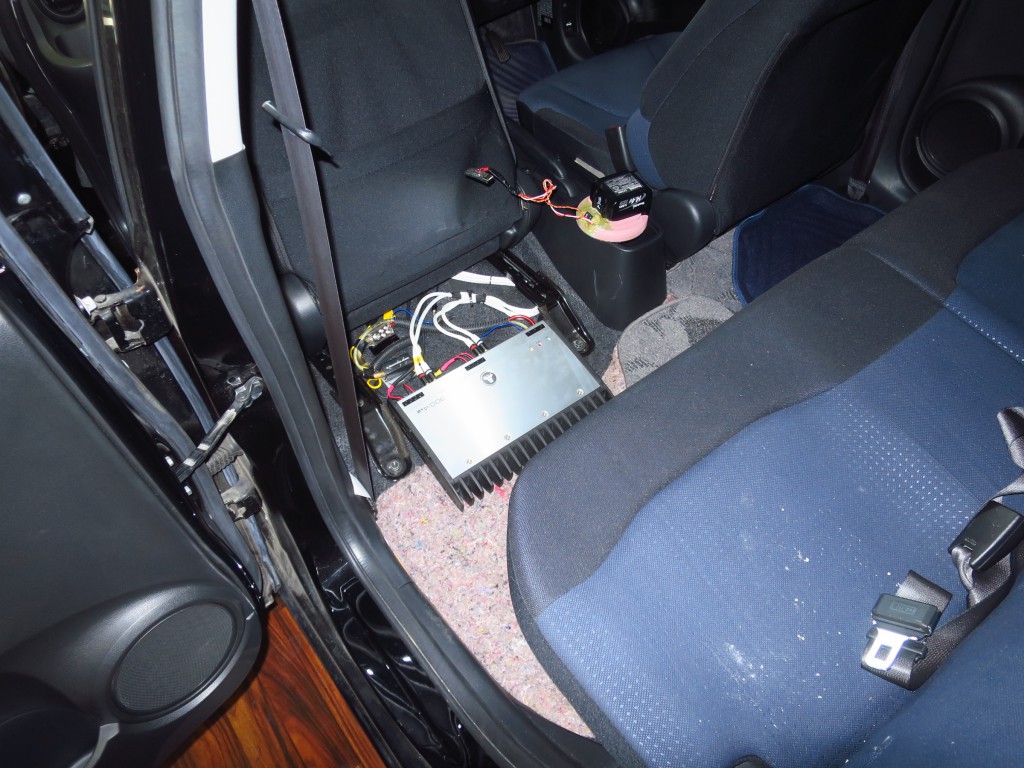

アンプの取付はちょっと乱暴な感じですが、アクセスはしやすいですね。



いつも通り，

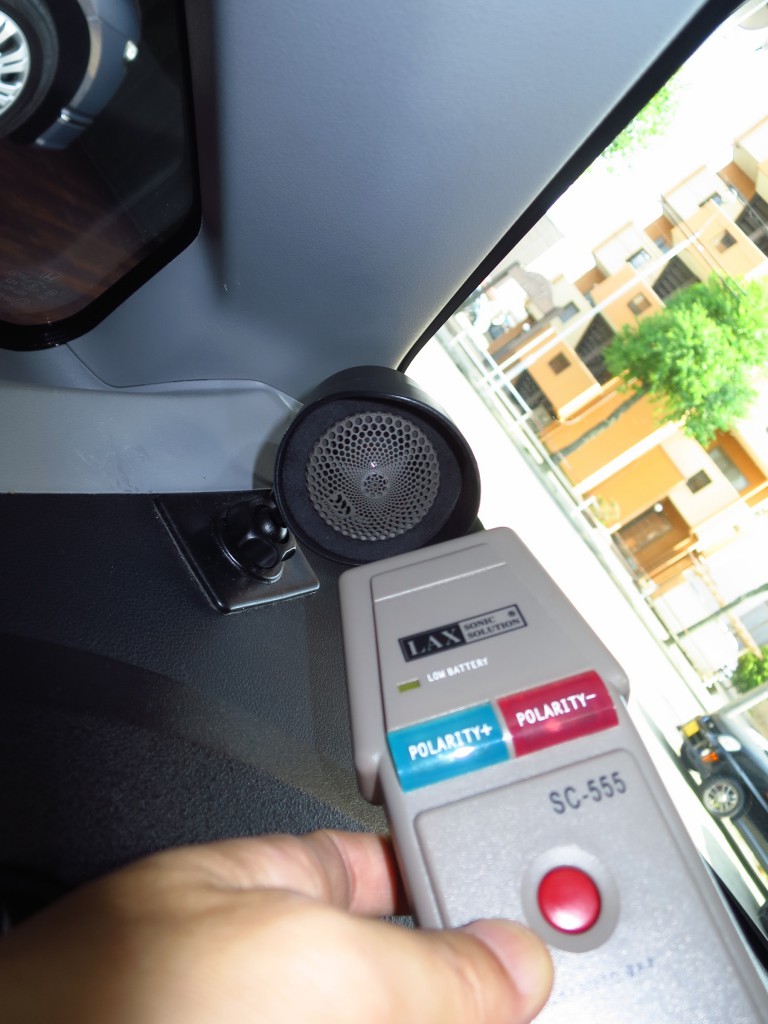

まずは各スピーカーの位相チェック。

フェーズディテクター（PHASE DETECTOR）を使用します。


全部のスピーカーが正しく接続されていました！









次は，ヘッドユニットのゲイン調整と最大出力の測定。

DEH-P01 は，フルボリュームでも音楽信号がクリップしない高級CDプレーヤーなのです。

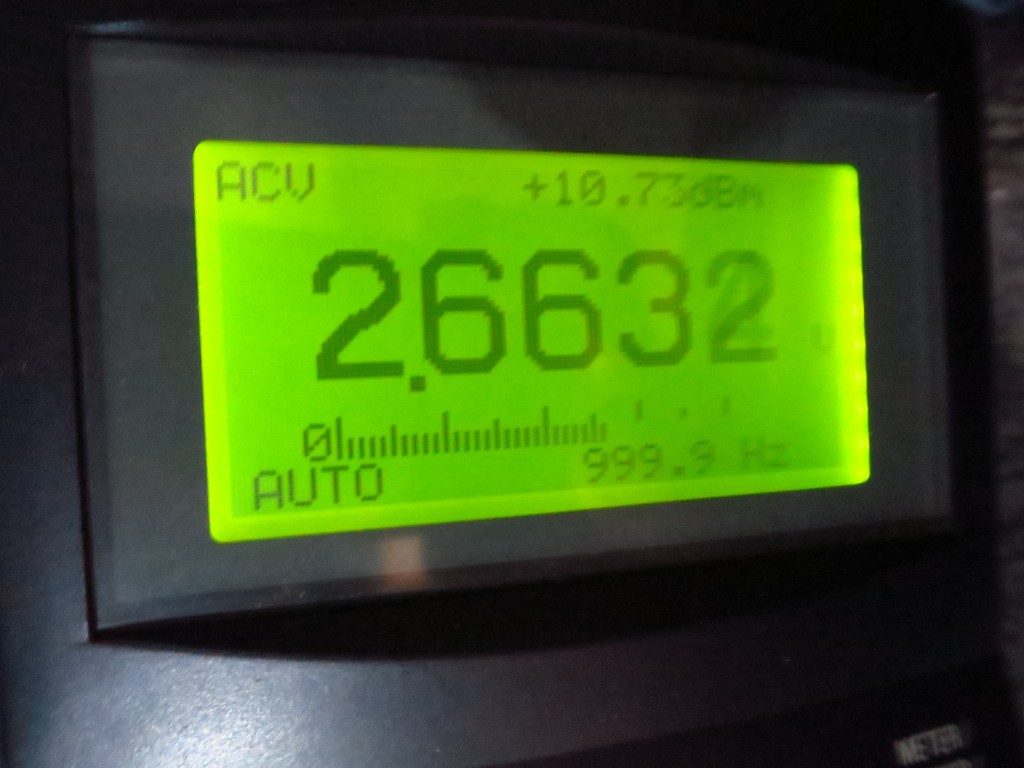

DEH-P01のプリアウト出力は、何度も測定しているのでわかっていますが、必ず確認します。

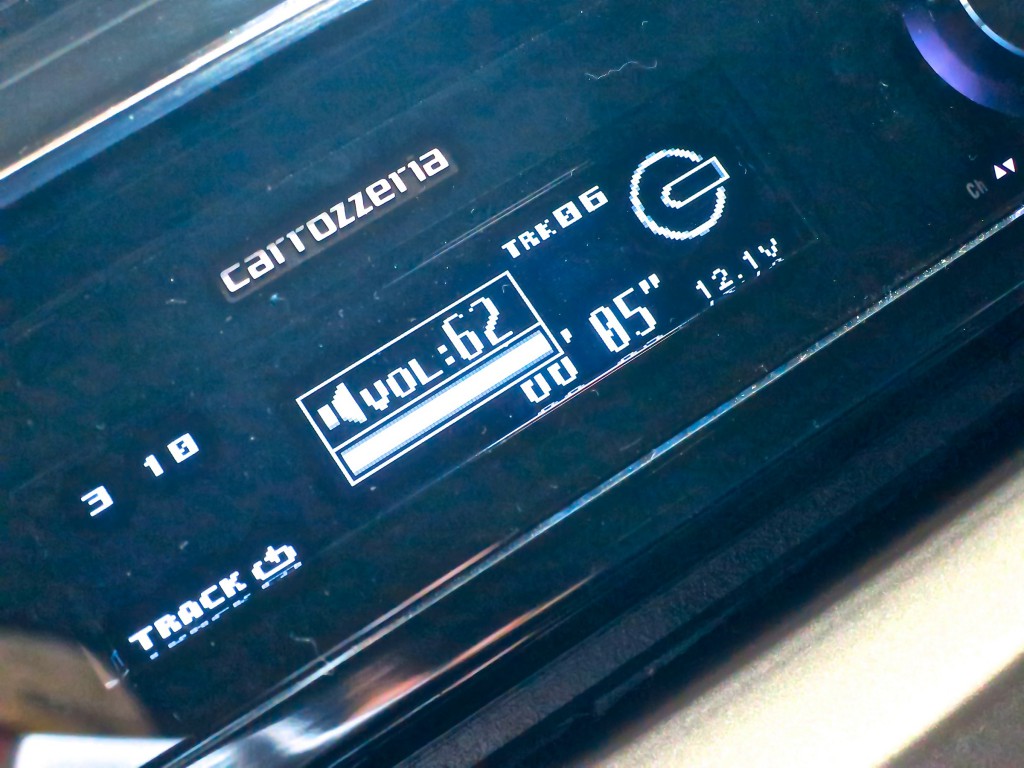

最大ボリュームの62で，出力2.66V。

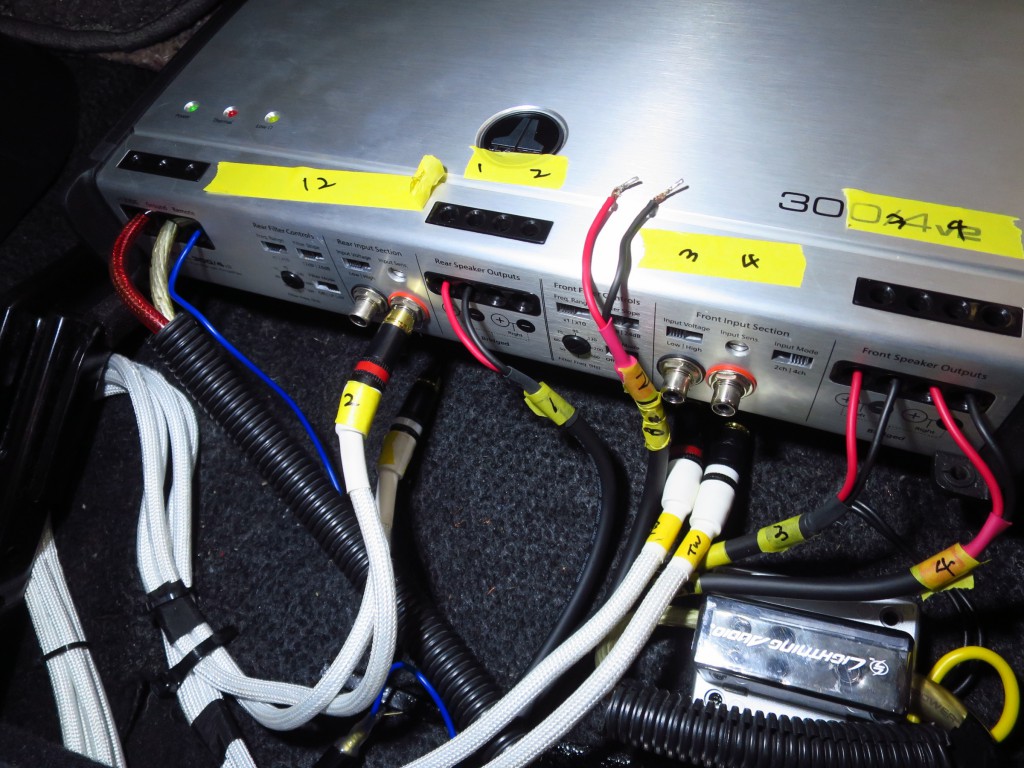

次は，パワーアンプのゲインの設定。

INPUT GAIN と書いてある，ちっちゃーいネジを精密ドライバーで回して調節します。

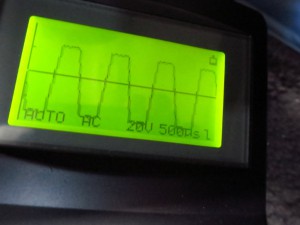

こちらは，ゲイン調整前の信号の波形。

思いっきりクリップしているのが、見えます。

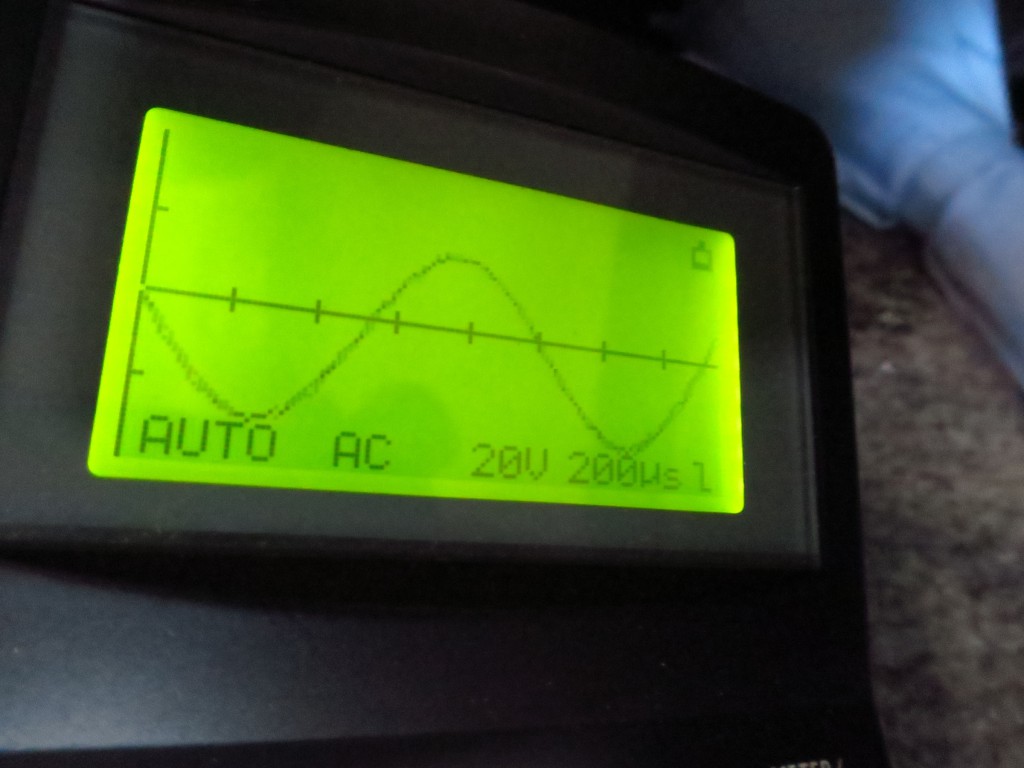

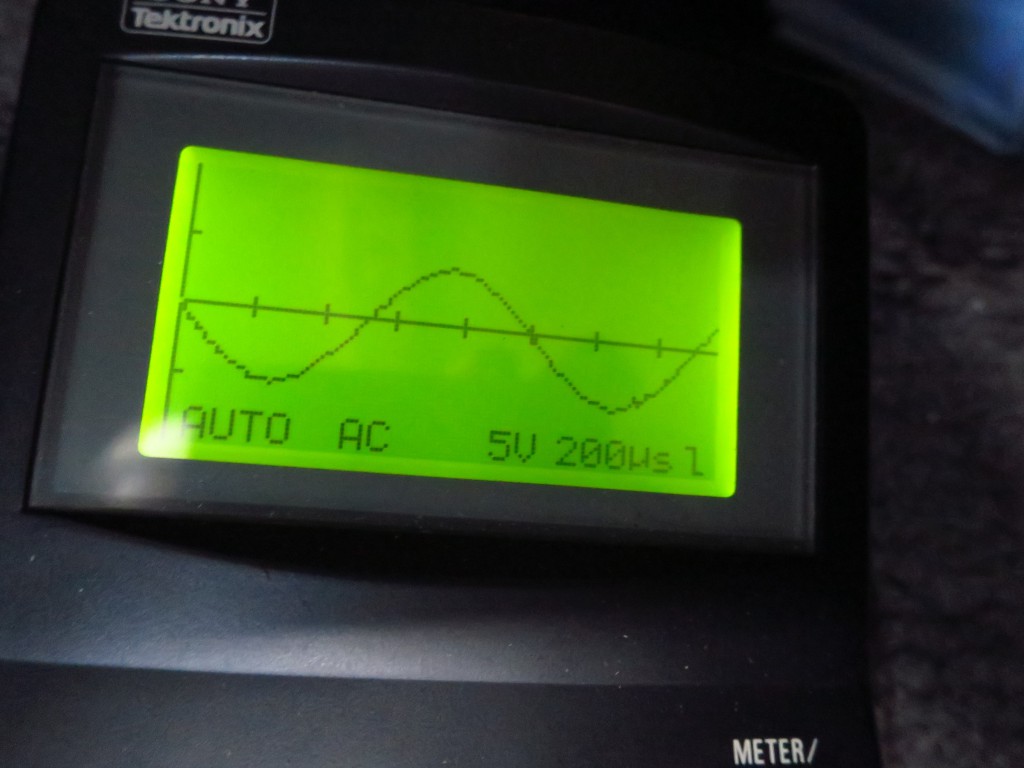

ゲイン調整後。

綺麗な波形になりました。

クリップ直前まで上げて、アンプの最大出力で止めるのがコツ！

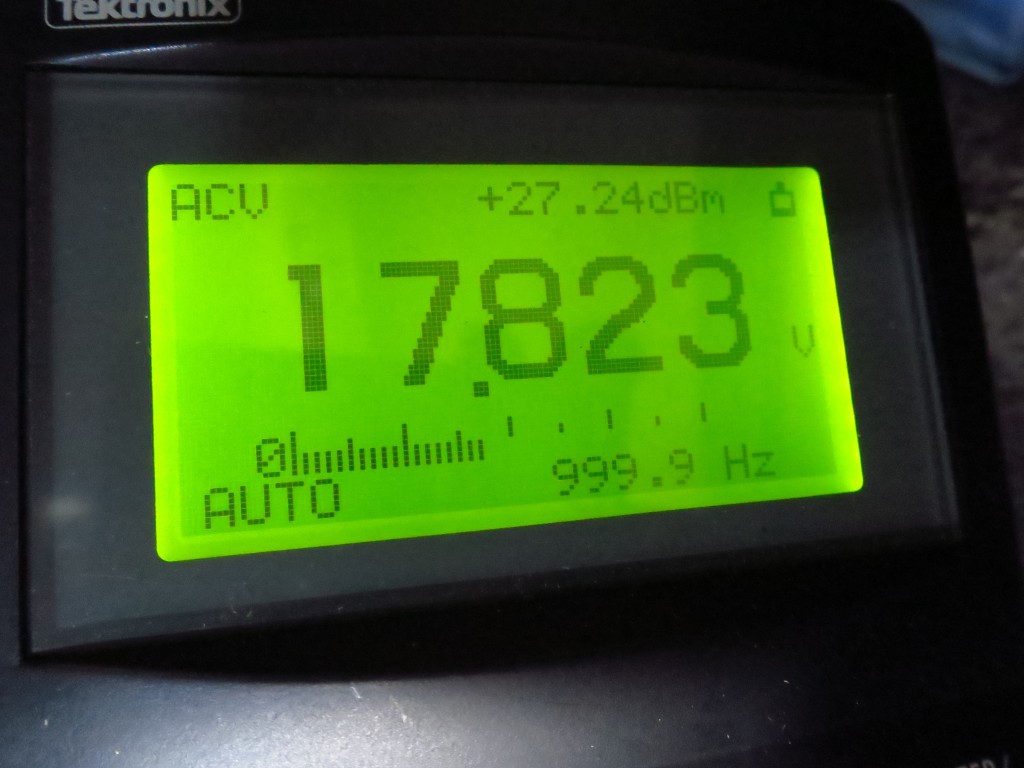

この JL AUDIO のパワーアンプは，でっかい割には，クリップ直前の最大出力が１８Vしかないですね・・・

なので、どうしてもゲインを上げすぎになってしまうのですが、D級アンプは、すぐ歪んでしまうので、調整には細心の注意が必要なのです。

モレルのミッドを鳴らすにはもうちょっとパワーが欲しいところです。

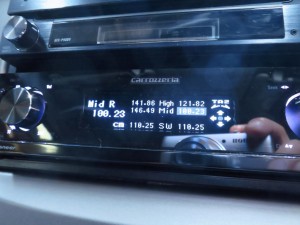

タイムアライメント設定。

レーザーで、可能な限り正確に距離を測ります。(^^)

（実は距離の測り方にもコツがあるのですが）



測定した距離を，まずは入力して，後ほど聴感でフォーカスを微調整します。

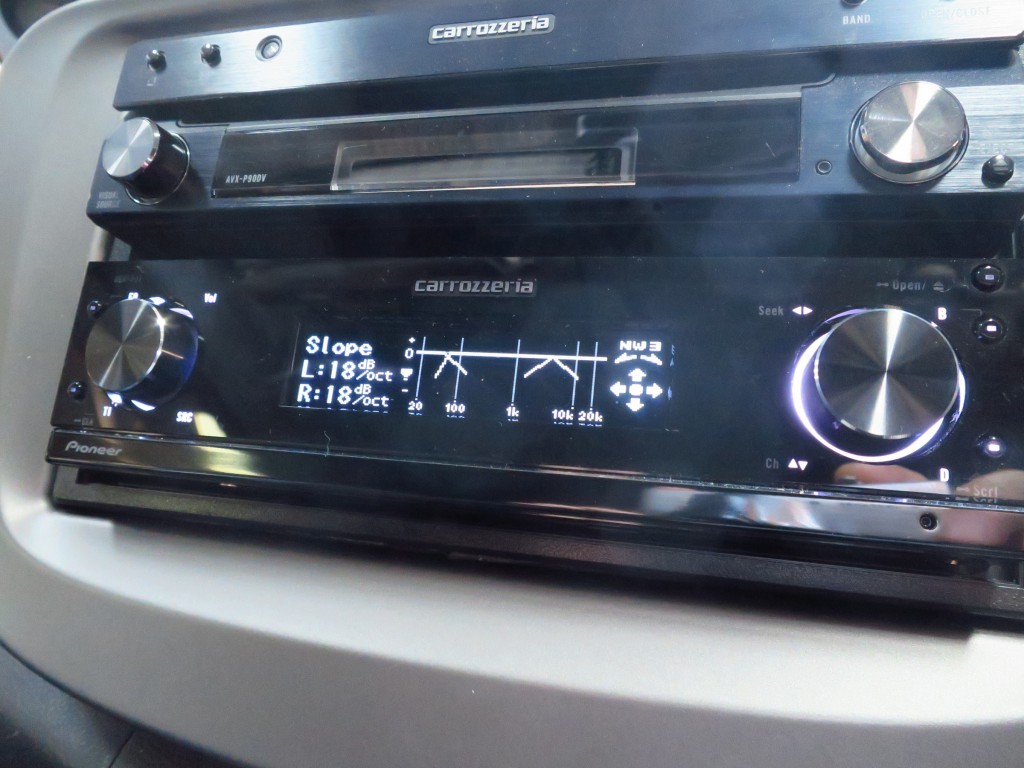

クロスオーバーの設定。

クロスオーバーの調整は，メーカー推奨値を参考にますが、さらに踏み込んで聴感でも調整します。
色々とノウハウがあります。

クロスオーバーの最適な設定を見つけ出すのは、かなり難しいです。

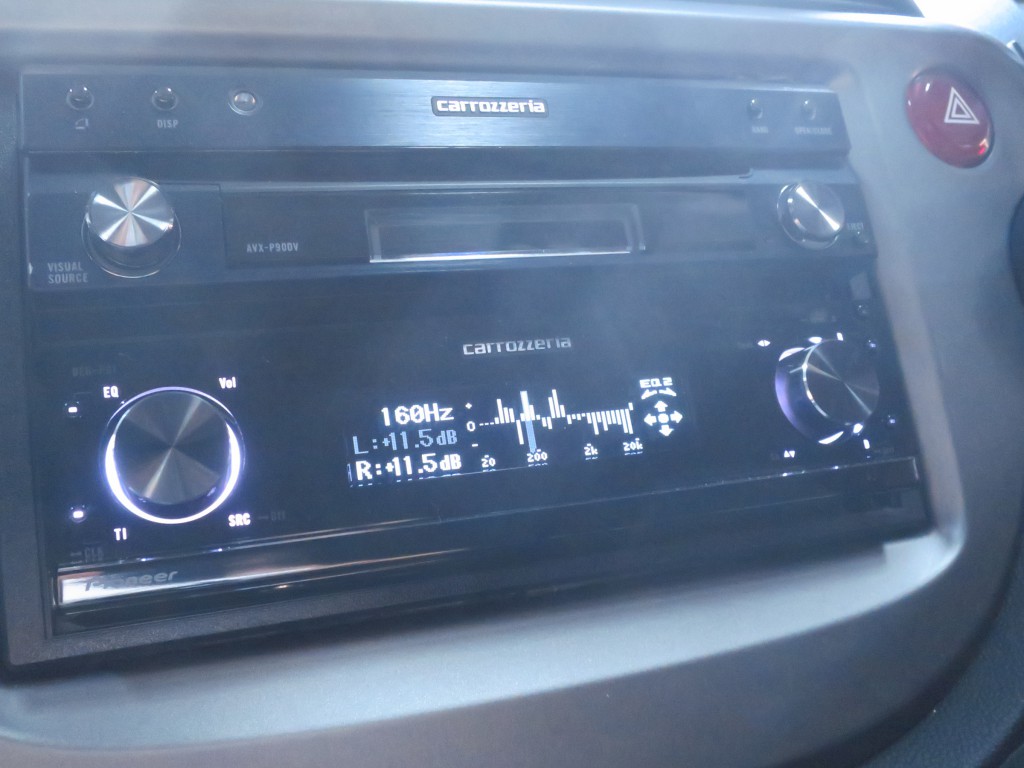

イコライザーの調整。

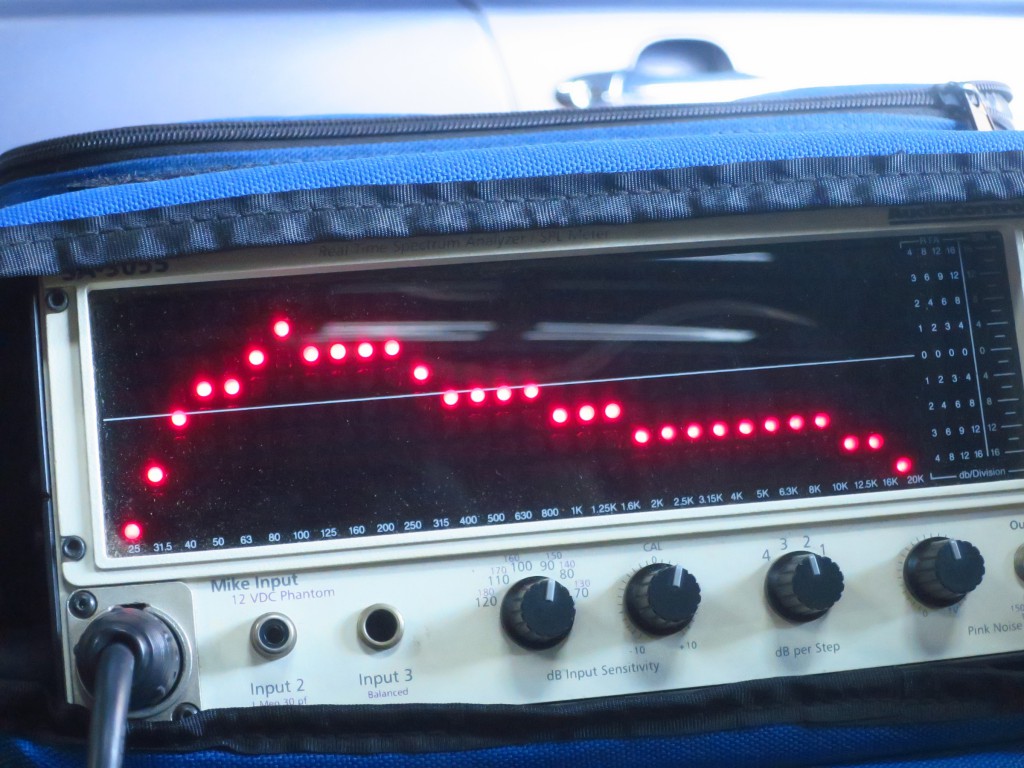

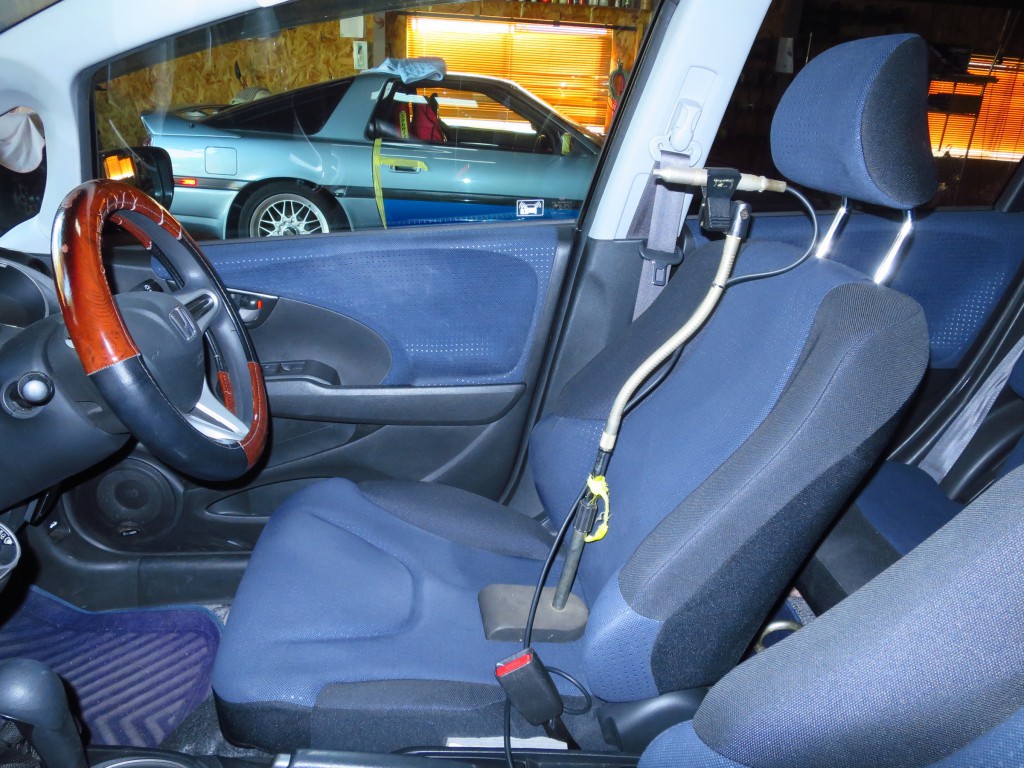

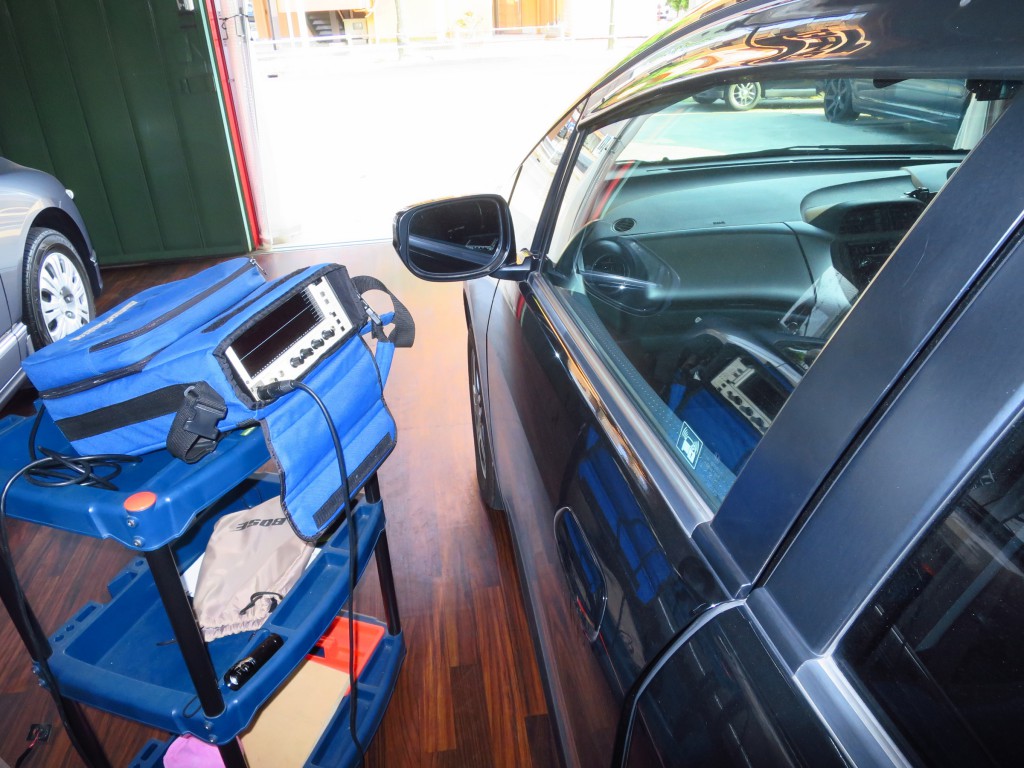

運転席にマイクを立てて，アナライザーで，車内の周波数特性を表示させます。

ツイーターがかなり響いていて，高域の周波数帯は全域に渡って大きく鳴りすぎていました、

ミッド用のアンプのパワーが足りないせいか、ミッドの鳴りっぷりが足りません。

重低音域が、スコーンとなくなっているもの見て取れます。

イコライザーで，上下に大きく調整する必要がありましたが，

なんとかここまで，調整できました。



オーナー様の感想：

だいぶ変って良くなったとのことです。

ずっと気になっていた，高音の耳にツク部分や、くもった中域もキレイになったと喜んでいただけました。

 ありがとうございました！



次のグレードアップの話も出来ました。

ミッドベースをしっかり鳴らす為に、力のあるパワーアンプの追加をお勧めします。



DIY、自作のカーオーディオの音調整のみのご依頼も大歓迎のホットワイヤードです。

DEH-P01 のプロセッサーのサウンドセッティング一式：35000円

パワーアンプのゲイン調整：8000円〜（１台）

（完全予約制）
